Funcionamiento de la tira de alimentación auxiliar
CQ285333-UN-17MAR10

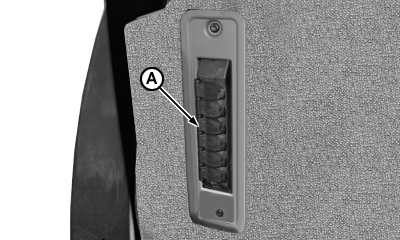

A - Tira de alimentación auxiliar
La regleta de tomas no suprime los picos transitorios. El equipamiento eléctrico con memoria de programa requiere protección frente a daños por picos transitorios.
La regleta de alimentación (A) tiene seis tomacorrientes de 12 V con conexiones a masa. Las tomas suministran 30 A pasando por interruptor y 30 A directos de la batería. Los conectores pueden utilizarse para conectar equipamiento auxiliar.
Los adaptadores se enchufan directamente en la regleta para alimentación directa. Para cambiar a alimentación con tensión (con tres cables), quitar la lengüeta pequeña en el extremo de la ranura del enchufe y girar el enchufe 180°.
El punto blanco pequeño en la superficie del enchufe adaptador, junto a la articulación de la tapa, indica que el circuito no está conmutado. Si el punto está en el lado opuesto a la articulación de la tapa, el circuito tiene alimentación conmutada.
Los siguientes adaptadores pueden obtenerse del concesionario John Deere: adaptadores para tomacorrientes, adaptadores de tres clavijas y adaptadores normales.
