Conexiones del sistema GreenStar™

RXA0086023-UN-20JAN06

Conexiones del GreenStar

RXA0084041-UN-15SEP05

Conector de accesorios

CQ285337-UN-17MAR10

Enchufe de 9 clavijas en la parte trasera del tractor

A - Conector de pantalla GSD4, GSD2100 y GSD2600

B - Conector de velocidad de desplazamiento real

C - Soporte

D - Soporte

E - Soporte

F - Soporte

G - Monitor GreenStar (versión GSD2100)

H - Enchufe del receptor StarFire

I - Receptor STARFIRE

J - Palanca

K - Conector de accesorios

L - Retención

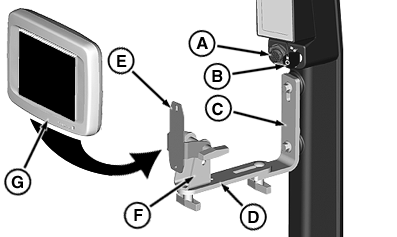

Conectar la pantalla GreenStar (G) al soporte (E).

Los soportes (C), (D), (E) y (F) pueden ajustarse para colocar la pantalla GreenStar en la posición deseada.

Instalar el grupo de cables de la pantalla al conector (A).

Consultar con el concesionario John Deere para grupos de cables necesarios para conectar las pantallas GSD4, GSD2100 y GSD2600.

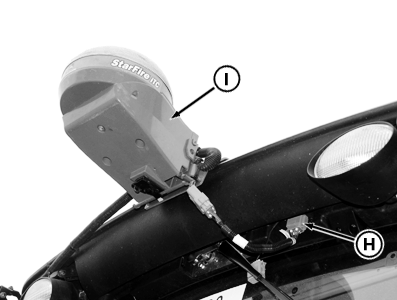

Conectar el conector del receptor StarFire (H) al receptor StarFire (I).

Consultar con el concesionario John Deere para los grupos de cables necesarios para conectar al receptor StarFire.

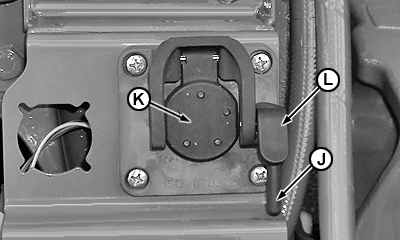

Conectar el accesorio al enchufe de 9 clavijas (K), localizado en la parte trasera del tractor.

Presionar la traba (L) y jale de la palanca (J) para abrir el conector del accesorio.
