Límites de carga de barra de tiro según posición y longitud de barra de tiro y tipo de TDF
RXA0084672-UN-20OCT05
Barra de tiro de categoría 3
A - Barra de tiro
La barra de tiro de categoría 3 usa un bulón de 38 mm (1.5 in.).
RXA0084666-UN-02NOV05

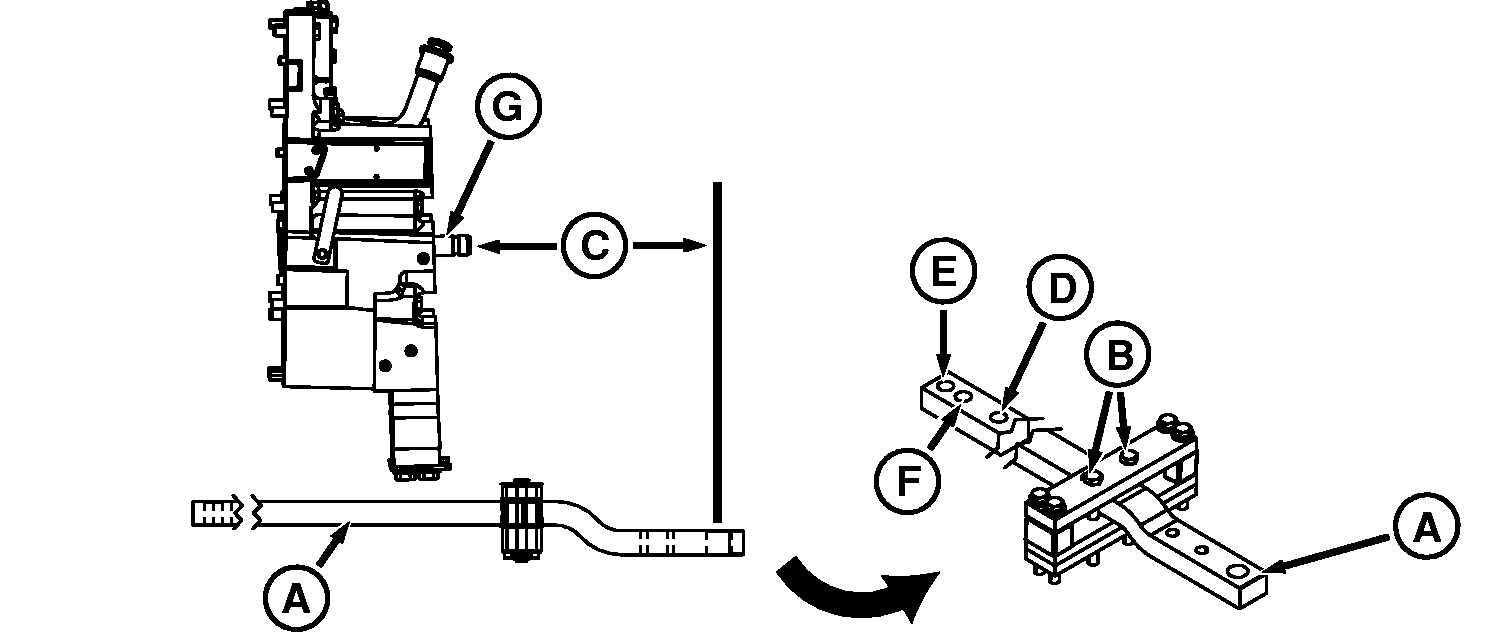

A - Barra de tiro
B - Tornillos de bloqueo
C - Dimensión
D - Posición corta
E - Posición larga
F - Posición media
G - Eje de la TDF

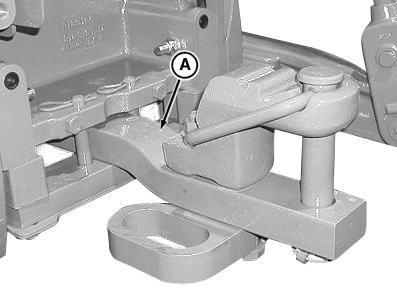

Algunos accesorios pesados pueden someter a la barra de tiro a grandes tensiones (A). Las condiciones de terreno áspero y la velocidad contribuyen a un aumento considerable de la tensión. No superar las cargas verticales estáticas máximas admisibles sobre la barra de tiro para una posición/longitud determinada, tal y como se indica en la siguiente tabla.
Limitaciones de carga de la barra de tiro | |||
|---|---|---|---|
Posición o longitud de la barra de tiro | Dimensión | Carga vertical máxima — Barra de tiro categoría 3 | TDF Régimen |
1— Agujero corto/trasero | 254 mm (10 in.) | 2766 kg (6100 lb) | No para TDF |
2—Agujero mediano/en medio | 256 mm (14 in.) | 2131 kg (4700 lb) | 540 r/min |
3—Agujero largo/frontal | 406 mm (16 in.) | 1837 kg (4050 lb) | 1000 r/min |
GB52027,000120B-63-20100414 |
