Ajuste de longitud de la barra de tiro

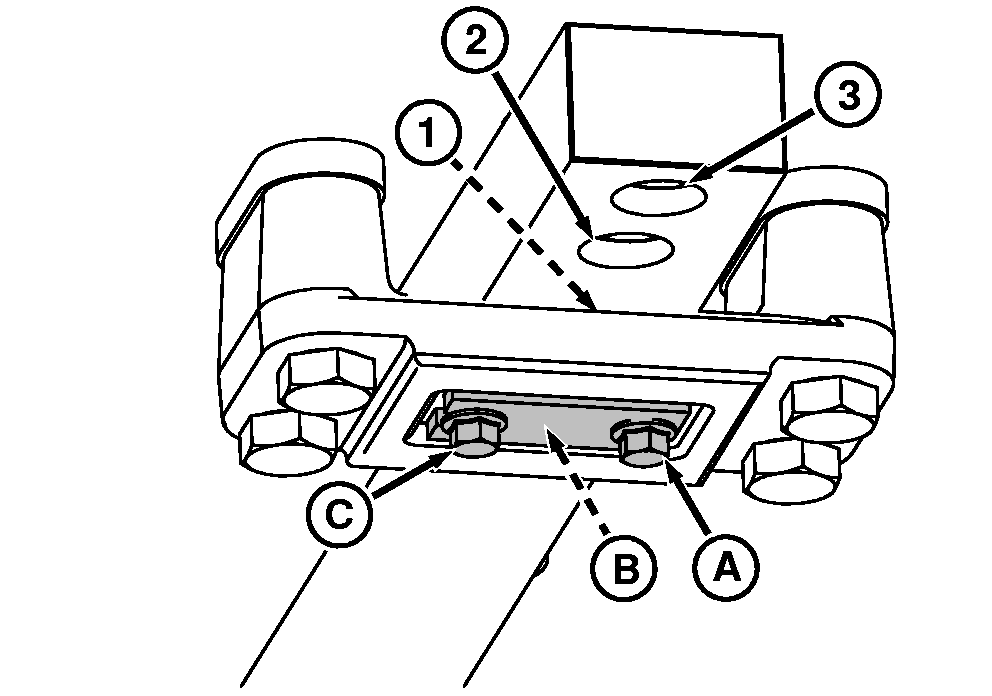

RXA0068352
RXA0068352-UN-27AUG03

A - Tornillo

B - Pasador de retención

C - Tornillo

Para los accesorios impulsados por la TDF, colocar la barra de tiro según se indica en CONEXION DE UN ACCESORIO IMPULSADO POR LA TDF en esta sección.

  1. Quitar el tornillo (A).

  2. Aflojar el tornillo (C).

  3. Quitar la tira y el pasador de retención (B).

  4. Deslice la barra de tiro hasta la posición deseada.

    • Posición 1: Longitud corta (agujero de conexión trasero) - No para aplicaciones de TDF
    • Posición 2: Longitud media (agujero de conexión central) - 540 r/min
    • Posición 3: Longitud extendida (agujero de conexión delantero)—1000 r/min

  5. Instalar la tira retenedora de la barra de tiro y el pasador de retención. Instalar el pasador con el extremo cónico hacia arriba.

  6. Instalar los tornillos y apretarlos.
