Instalación y uso del conjunto de horquilla para barra de tiro categoría 3

RXA0084675-UN-20OCT05

RXA0085836-UN-10JAN06

RW26281-UN-12JUN99

RW26282-UN-12JUN99

A - Conjunto de horquilla

B - Tornillo

C - Pasador de levante con palanca

D - Pasador de bloqueo

Para ciertas aplicaciones puede que deba retirarse la horquilla.

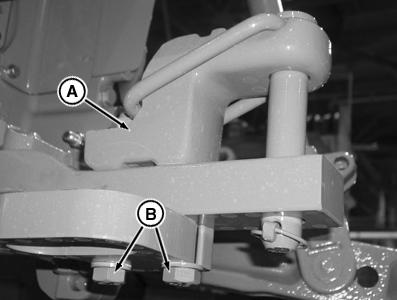

El conjunto de horquilla (A) debe sujetarse ÚNICAMENTE a la parte superior de la barra de tiro.

Instalar el conjunto de horquilla y apretar los tornillos (B).

Tornillos de retención de conjunto de horquilla
Categoría 3	Par de apriete	750 Nm (550 lb-ft)

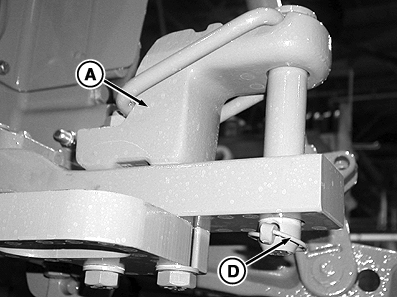

Retirar el pasador de bloqueo (D). Levantar el bulón con la palanca (C) y colocarlo en la muesca de la horquilla.

Acoplar el apero.

Si el apero remolcado también cuenta con una horquilla, meter el bulón únicamente a través de la barra de tiro y no a través de la horquilla. NO INSERTAR el bulón a través de los cuatro elementos.

Instalar el pasador de bloqueo (D).
