Acople de un accesorio impulsado por la TDF

TS1644-UN-22AUG95

RXA0088089-UN-27MAR06

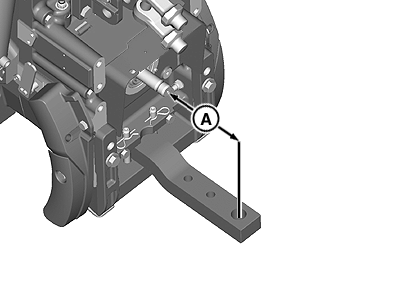

A - Distancia desde eje de la TDF al agujero de pasador

Puede sufrir lesiones graves o la muerte si lo atrapa el eje de mando. PARAR EL MOTOR y asegurarse de que el eje de transmisión de la TDF se haya detenido antes de hacer ajustes o conexiones o limpiar el equipo movido por la TDF.

Mantener la protección de la TDF y las protecciones del eje de transmisión en su lugar en todo momento. Asegurarse que las protecciones giren libremente. Evitar ropa suelta.

Bloquear la barra de tiro en la posición central fija y quitar el conjunto de horquilla.

eje de la TDF	Distancia desde extremo de eje de TDF al agujero del pasador del enganche (A)
540 r/min - 6 estrías1	350 mm (14.0 in.)
1000 r/min - 21 estrías1	400 mm (16.0 in.)
1000 r/min - 20 estrías2	508 mm (20 in.)

Conectar el accesorio a la barra de tiro antes de conectar el eje de transmisión de la TDF. Si va a conectar el apero al acoplador rápido, asegurarse de que no interfiera la barra de tiro.

Conectar el eje de mando al eje de la TDF. Girar el eje ligeramente a mano para alinear las estrías. Asegurarse de que la horquilla esté en la posición correcta y fijamente bloqueada.

Mover la protección de la TDF a su posición. (Ver USO DEL ESCUDO DE LA TDF en esta sección.)
