Descripción y funcionamiento de la transmisión

La transmisión PowrQuad-Plus (PQ+) (30K) es una transmisión 16/16, que tiene 16 marchas de avance y 16 de retroceso. Se logran dieciséis marchas por medio del uso de cuatro grupos plenamente sincronizados que pueden cambiarse sobre la marcha (AD), en cada uno de las cuales se puede cambiar a cuatro marchas diferentes (1a a 4a), tanto de avance como retroceso.

El inversor izquierdo es equipo estándar para todas las transmisiones PowrQuad-Plus y tiene cambio totalmente modulado entre avance y retroceso.

•
  CQ285345-UN-17MAR10

  Gama de palanca de cambio

  A - Gama de palanca de cambio

  Cambios de grupo: Pisar el pedal del embrague para cambiar la palanca de cambios (A) de una gama a otra. Consultar VELOCIDADES DE AVANCE en la sección Especificaciones para ver los ajustes de grupos/marchas.

---

• Igualación de velocidades: Si se pisa el pedal del embrague cuando se cambia de grupos, se produce una selección automática de marchas, en la que la marcha automáticamente seleccionada corresponde a la velocidad de avance real del vehículo.

•
  CQ285349-UN-17MAR10

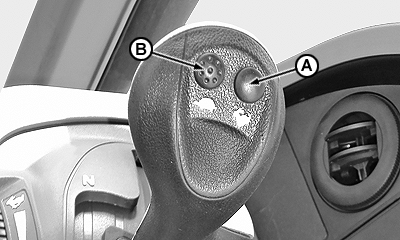

  Botones de la palanca de cambio de grupos


  CQ285350-UN-17MAR10

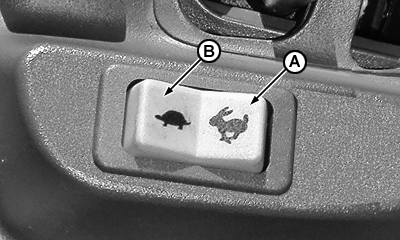

  Interruptores de consola

  A - Interruptor de cambio a marchas mayores

  B - Interruptor de cambio a marchas menores

  Cambios de marcha manuales: En el modo manual, los cambios de marcha se hacen oprimiendo el interruptor de cambios ascendentes (conejo) (A) en la consola, o el interruptor descendente (tortuga) (B) en el selector de gamas o la consola. La marcha seleccionada se muestra en el monitor de poste.

---
