Identificación de controles e interruptores relacionados con el enganche

RXA0088101-UN-27MAR06

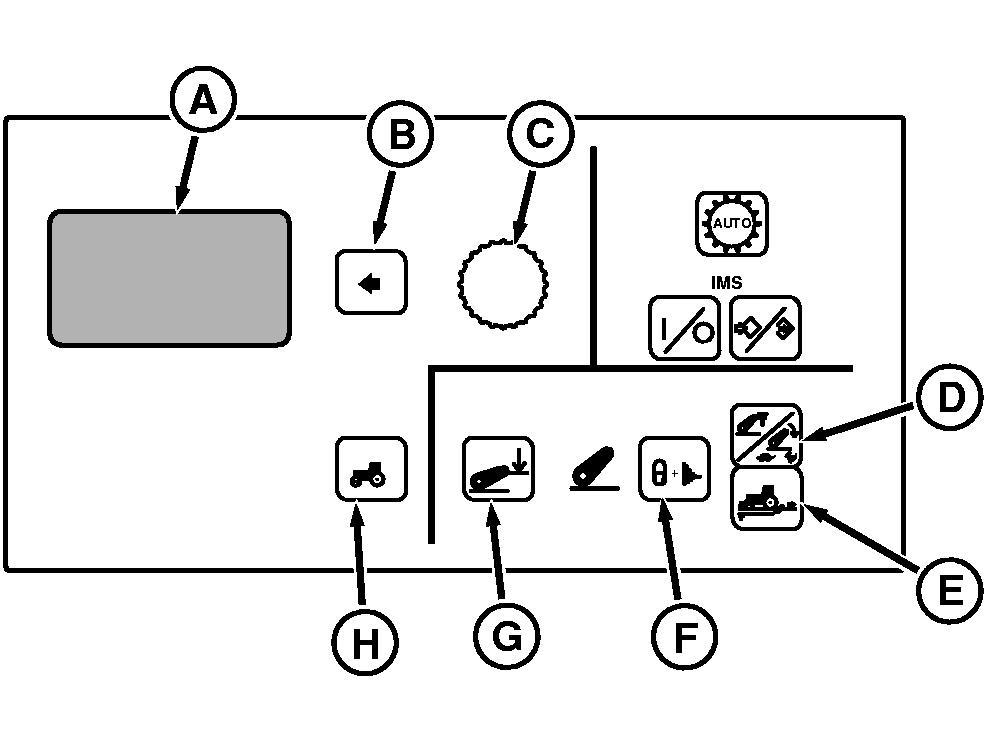

Panel CommandCenter

CQ285370-UN-17MAR10

A - Pantalla dividida

B - Interruptor de selección

C - Selector CommandCenter

D - Interruptor de ajuste de límite de elevación/velocidad de descenso del enganche

E - Interruptor del ajuste de control de carga y profundidad

F - Interruptor de bloqueo/amortiguación del elevador

G - Interruptor de tope inferior de profundidad

H - Interruptor de configuración del tractor

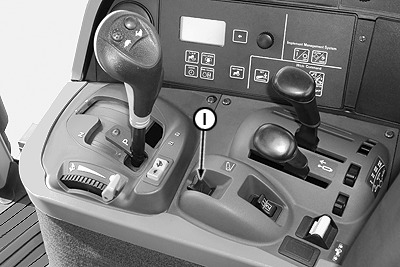

I - Palanca de control del elevador

Configuración y uso del enganche (referencia rápida)

Una vez se ha acoplado el apero, llevar a cabo el siguiente procedimiento para el arado:

Configuraciones

Seleccionar el ajuste que debe visualizarse mediante las teclas (D o E). A continuación, realizar los cambios mediante el marcador (C).

• Seleccionar el límite de altura pulsando el interruptor de altura/velocidad (D) una vez.
• Seleccionar la velocidad de descenso pulsando el interruptor de altura/velocidad (D) dos veces.
• Seleccionar la respuesta frente a la carga pulsando el interruptor (E) de CARGA/PROFUNDIDAD.

Ajuste de profundidad de trabajo

• Bajar el apero hasta la profundidad de trabajo deseada usando la palanca de control del enganche (I).
• Pulsar la tecla FIJAR (G) para guardar la profundidad de trabajo.

Giro de fin de pasada

• Al llegar al final del campo, empujar la palanca y encastrarla en la posición de tope de elevación y soltarla. El enganche se elevará hasta su límite superior.
• Después de haber girado, empujar la palanca dentro de la posición de tope de descenso y soltarla. El enganche baja al valor de profundidad predeterminado ajustado.
