Ajuste del tensor central

CQ285375-UN-20MAR10

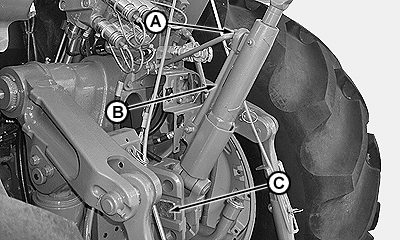

Enganche de 4559 kg (10 050 lb)

A - Anillo de bloqueo

B - Palanca

C - Centro de pasador

D - Centro de gancho

1. Retirar el anillo de bloqueo (A) y levantar la palanca de ajuste (B).

2. Girar la parte central del tensor central a la posición deseada.

3. Medir entre los centros del pasador (C) y del gancho (D). El margen de ajuste normal debe estar dentro de los valores especificados.

   Ajuste	Longitud	609 - 769 mm (24—30 in.)

4. Colocar la palanca de ajuste contra el cuerpo del tensor central y fijar con el anillo de bloqueo.
