Ajuste de los tensores laterales

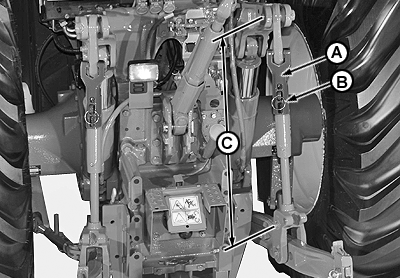

CQ285377-UN-20MAR10

A - Palanca

B - Anillo de bloqueo

C - Centro de pasadores

1. Retirar el anillo de bloqueo (B) y levantar la palanca de ajuste (A).

2. Girar la parte central del tensor lateral a la posición deseada.

3. Medir entre los centros de los pasadores (C). La gama de ajuste normal con la función de flotación bloqueada debe cumplir con las especificaciones.

   Ajuste	Longitud	890 - 1050 mm (35—41 in.)

4. Colocar la palanca de ajuste contra el cuerpo del brazo elevador y fijar con el anillo de bloqueo.
