Conexión de mangueras hidráulicas—Parte trasera del tractor

CQ285379-UN-20MAR10

VCS accionada por palanca

CQ285380-UN-20MAR10

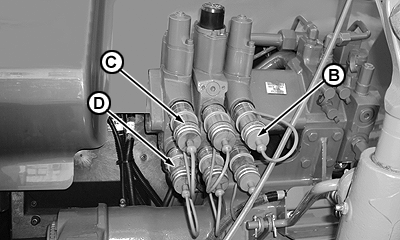

Receptáculos de desconexión rápida de empujar/tirar

A - Interruptor de bloqueo para transporte/bloqueos

B - Cubierta/guardapolvo

C - Enchufe de retracción

D - Enchufe de extensión

Prevenga posibles lesiones personales. Bloquear los controles de las VMD antes de instalar accesorios con el fin de impedir el movimiento del accesorio.

Las mangueras hidráulicas pueden fallar por daños físicos, torceduras, envejecimiento y exposición al frío y al sol. Revisar las mangueras con regularidad.

Para reducir la posibilidad de contaminar el sistema hidráulico, antes de usar las mangueras, asegurarse de que los extremos estén limpios.

1. Bloqueo de controles de VMD: Mover los bloqueos (A) de la palanca hacia la izquierda.

2. Limpiar las cubiertas/tapas contra polvo (B) y retirarlas.

3. Asegurarse de que los símbolos en la placa de identificación del receptáculo que indican el movimiento del cilindro coincidan con el sentido de desplazamiento del cilindro.

4. Al usar una VMD con cilindros de acción sencilla, conectar la manguera al enchufe de extensión (D).

5. Enchufar lo mangueras firmemente a los enchufes.
