Localización de las conexiones del sistema GREENSTAR™

CQ285462-UN-05APR10

CQ285334-UN-17MAR10

CQ285335-UN-17MAR10

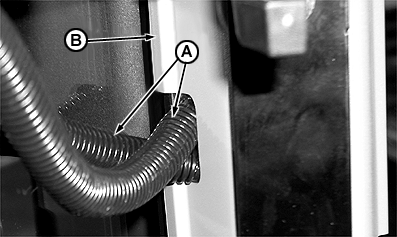

A - Conducciones del procesador portátil y el monitor de exhibición

B - Consola del poste

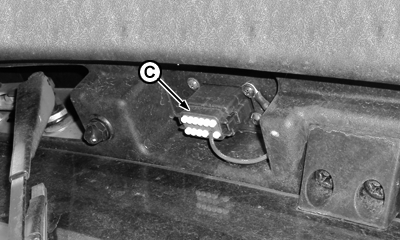

C - Conector del receptor de GPS

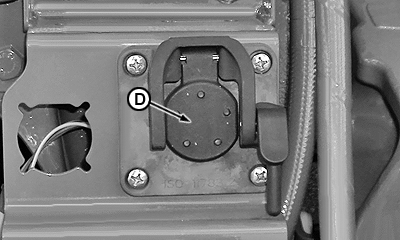

D - Conector de accesorios

Se puede acceder a los conectores y conducciones (A) para el monitor de exhibición y el procesador portátil a través de la muesca situada en el poste esquinero derecho (B).

El conector del GPS (C) está conectado en el motor del limpiaparabrisas delantero.

El conector del accesorio (D) está localizado en la parte trasera del tractor.
