Remolcado del tractor

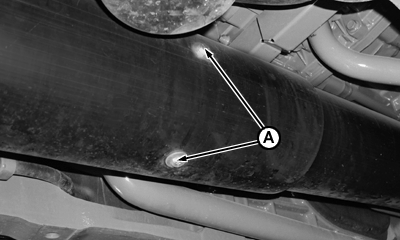

CQ285484
CQ285484-UN-15APR10

A - Tornillo

Evitar el riesgo de lesiones o accidentes que puedan provocar la muerte. Desconectar el árbol de transmisión de la TDM si va a remolcar el tractor con las ruedas delanteras montadas sobre un remolque. La pérdida de energía eléctrica o de presión en la transmisión/sistema hidráulico haría que embragase la tracción delantera, sacando al tractor del remolque, aun con el interruptor de TDM en posición DESCONECTADA.

Evitar dañar la transmisión y los componentes del tren de transmisión:

  • NUNCA intentar arrancar el tractor remolcándolo. El motor no arrancará.
  • De ser posible, hacer funcionar el motor a 1250 r/min para proporcionar lubricación, dirección de potencia y frenos de potencia. Tener un operador que conduzca y frene el tractor.
  • No remolcar un tractor a más de 8 km/h (5 mph). No sobrepase los 3 km/h (2 mph) durante los primeros diez minutos si la temperatura es inferior a 0°C.
  • Comprobar el nivel de aceite de la transmisión y el sistema hidráulico. Agregar 4 litros (1 gal) por cada 152 mm (6’’) que se levanten las ruedas delanteras del suelo. No levantar las ruedas más de 305 mm (12’’). Drenar el exceso de aceite después del transporte.

  1. Desconectar el eje impulsor si se va a remolcar el tractor con las ruedas delanteras montadas en un remolque:

    1. Sacar el tornillo (A) y apartar la protección del árbol de transmisión de la caja del embrague.

    2. Sacar el anillo de retención y deslizar el árbol de transmisión hacia adelante. Sostener el árbol con cable.

    3. Poner un tapón en la caja del embrague para protegerlo del polvo.

  2. Pisar los pedales del freno para asegurarse de que el bloqueo del diferencial no esté conectado.

  3. CQ285343
    CQ285343-UN-17MAR10

    D - Inversor izquierdo

    Mover el inversor izquierdo (D) a la posición de PUNTO MUERTO.


  4. CQ285345
    CQ285345-UN-17MAR10

    Gama de palanca de cambio

    A - PUNTO MUERTO

    Para soltar el freno de estacionamiento, poner el selector de gamas en punto muerto (A).


GB52027,0001268-63-20100415
