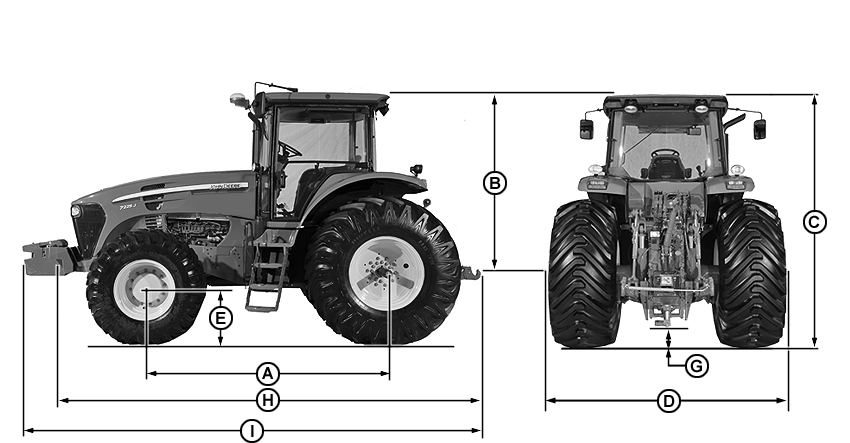

Medidas totales

CQ285473-UN-05APR10

Dimensiones	Combinación de neumáticos
	16.9-30 20.8-42 R1	16.9-30 R1 20.8-42 R1 x2	16.9-30 R2 20.8R42 R2	16.9-30 R2 20.8R42 R2 x2	600/65R28 R1 710/70R38R
A - Distancia entre ejes (mm)	2860	2860	2860	2860	2860
B - Centro de eje trasero a parte superior de cabina (mm)	2250	2250	2250	2250	2250
C - Altura total entre capó y parte superior de cabina (mm)	3131	3131	3164	3164	3121
D - Eje de 96 in. (mm)	2438	XXX	2438	XXX	2438
Eje de 110 in. (mm)	2807	2807	2807	2807	2807
E - Centro de eje trasero a suelo (mm)	673	673	699	699	678
G - Barra de tiro a suelo (mm)	517	517	547	547	544
H - Largo total sin contrapesos delanteros, con soporte de contrapesos y con elevador hidráulico (mm)	5393,7	5393,7	5393,7	5393,7	5393,7
I - Largo total con contrapesos delanteros y elevador hidráulico (mm)	5711,2	5711,2	5711,2	5711,2	5711,2
