Sustitución de filtros de aire primario y secundario del motor

CQ285479-UN-15APR10

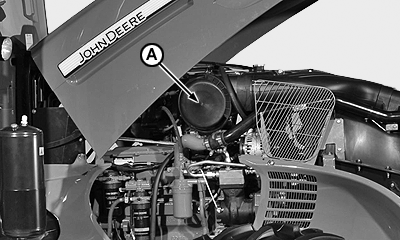

A - Cubierta

INTERVALO DE MANTENIMIENTO— ANUALMENTE*

* El intervalo puede variar según las condiciones de funcionamiento

Sustituir el filtro primario de aire si su luz indicadora permanece iluminada.

1. Abrir el capó.

2. Soltar las cuatro abrazaderas y quitar la cubierta del filtro (A).

3.
   CQ285481-UN-15APR10


   CQ285482-UN-15APR10


   RXA0068393-UN-28AUG03

   Filtro secundario

   A - Filtro primario

   B - Filtro secundario

   C - Palanca

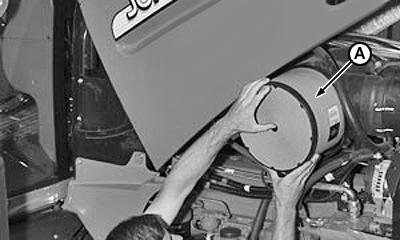

   Girar y tirar del filtro primario (A) para quitarlo.

---




4. Limpiar la suciedad de la parte interior del receptáculo y la tapa.

5. No intentar limpiar los filtros.

   Cambiar el filtro secundario cada dos veces que se sustituya el filtro primario.

   Instalar el nuevo filtro auxiliar inmediatamente para impedir que entre polvo al sistema de admisión de aire.

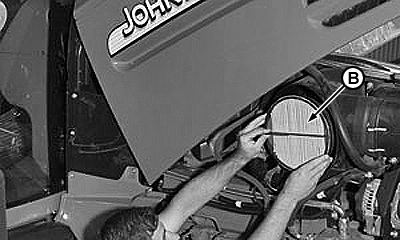

   Tirar de la palanca (C) para retirar el filtro secundario (B).

6. Cambiar los elementos del filtro e instalar la cubierta.
