Limpieza del radiador y del condensador/enfriador de aceite

1. Parar el motor y retirar la llave.

2. Limpiar la rejilla de la parrilla delantera o los paneles laterales con un cepillo.

3. Abrir el capó.

4.
   CQ285483-UN-15APR10

   Lateral derecho


   CQ285490-UN-19APR10

   A - Tornillos

   B - Cubierta

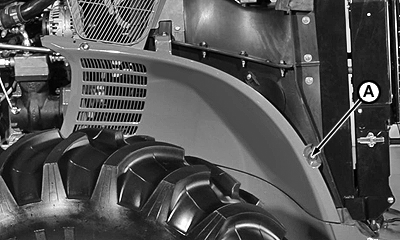

   Quitar los tornillos (A) y levantar las protecciones laterales para sacarlas de los espárragos de alineación.

---

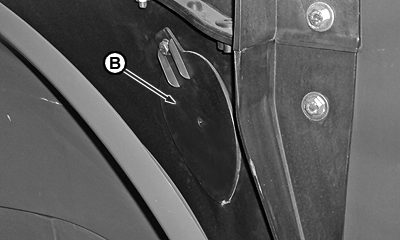

5. Quitar el tornillo (B) y la tapa (A).

6.
   CQ285524-UN-23APR10


   CQ285525-UN-23APR10


   CQ285526-UN-23APR10


   CQ285527-UN-23APR10

   A - Pestillos (se usan 2)

   B - Palanca

   C - Vástago de apoyo

   D - Pasador de resorte

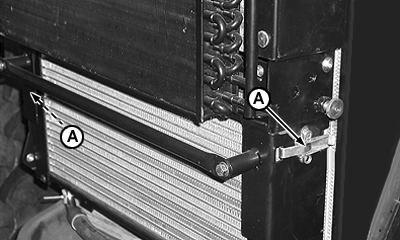

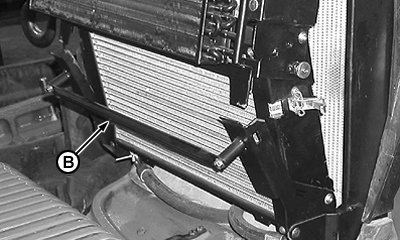

   Soltar las trabillas (A) en el lateral del enfriador de aceite hidráulico y tirar hacia adelante por el asidero (B) para alejarlo del radiador.

---

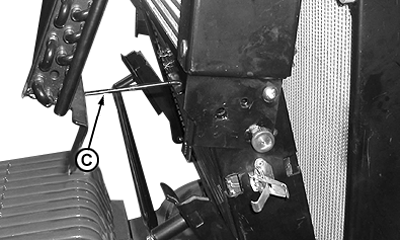

7. Tirar hacia fuera del enfriador/condensador e introducir la varilla de apoyo (C).

8. Utilizar aire a presión o agua para limpiar el radiador y el enfriador/condensador. Enderezar las aletas que estén dobladas.

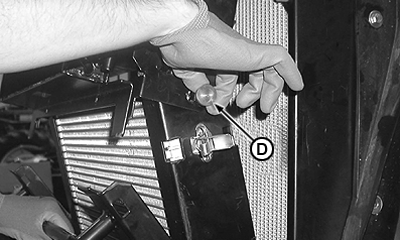

9. Soltar el pasador elástico (D) y empujar el enfriador/condensador hacia el radiador, cerrando las trabillas.

10.
    RXA0068398-UN-10SEP03

    A - Solapa

    El aire no circulará adecuadamente dentro del compartimento del carenado si la tapa no está instalada correctamente. Cerciórese de instalar la tapa con la pestaña dentro de la ranura en el carenado.

    Instalar la tapa con pestaña (A) DENTRO de la ranura en el carenado. Fijar con el tornillo.

---




11. Instalar la protección lateral y bajar el capó.
