Inspección del tensor de la correa del ventilador

CQ285483-UN-15APR10

Lateral derecho

A - Tornillos

INTERVALO DE MANTENIMIENTO — 1500 HORAS

1. Abrir el capó.

2. Quitar los tornillos (A) y levantar las protecciones laterales para sacarlas de los espárragos de alineación.

3.

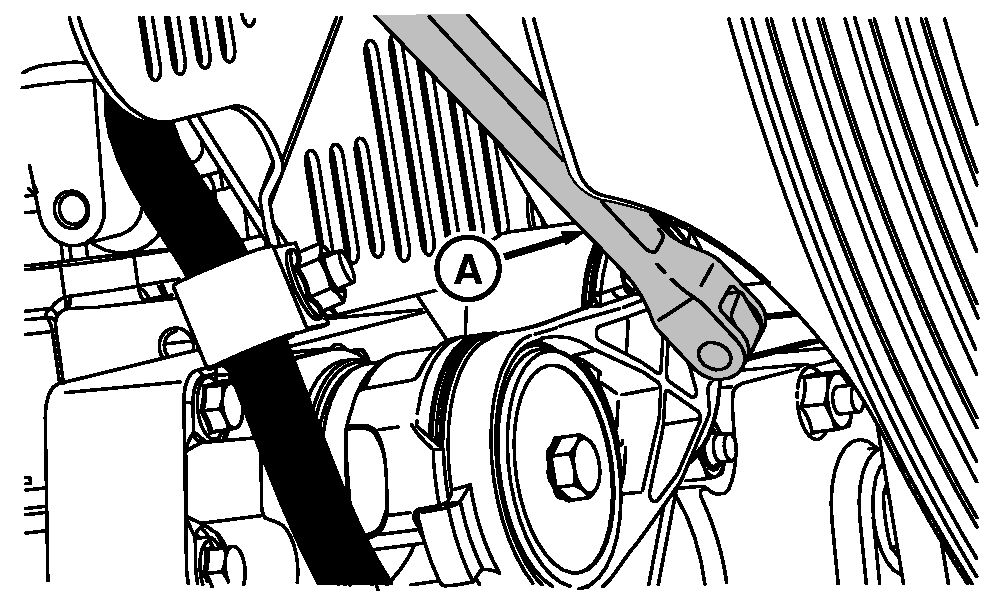

   RXA0068399-UN-10SEP03

   A - Barra de giro con vástago impulsor de 1/2"

   Soltar la tensión de la correa usando una barra de giro con vástago impulsor de 1/2 in. (A).

---




4. Retirar la correa de la polea del alternador.

5. Aliviar la tensión en el brazo tensor y quitar la barra de giro.

6.

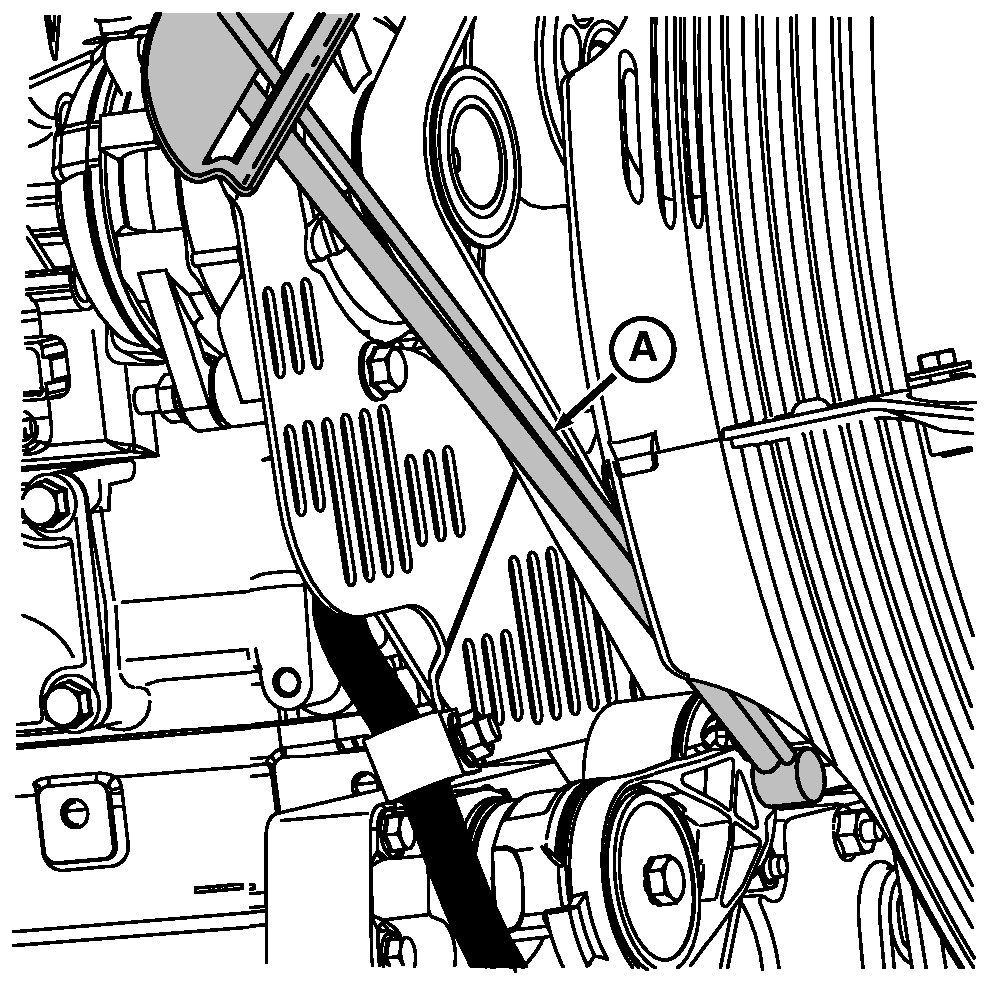

   RXA0068400-UN-10SEP03

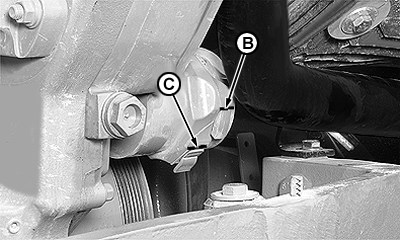

   CQ285491-UN-19APR10

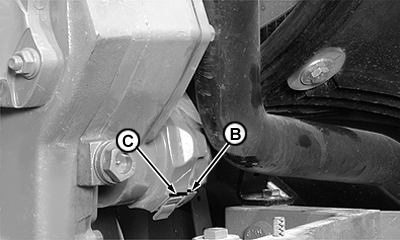

   CQ285492-UN-19APR10

   A - Llave dinamométrica

   B - Marca en el brazo tensor

   C - Marca en el soporte de montaje

   Medir 21 mm (13/16") a partir de (B) y poner una marca (C) en el soporte de montaje.

---




7. Girar el brazo tensor con la llave dinamométrica (A) hasta que las marcas (B y C) se alineen. Si el valor medido por la llave dinamométrica no está dentro de la especificación, sustituir el mecanismo del tensor. (Acudir al concesionario John Deere).

   Brazo de tensión	Par de apriete	18 a 23 N·m (159—204 lb-in.)

8. Instalar la correa y la protección lateral.

9. Cerrar el capó.
