Comprobación del nivel de aceite hidráulico y de la transmisión

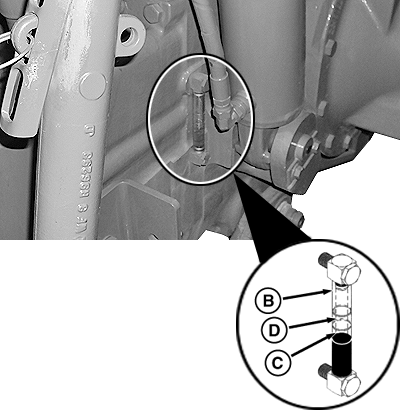

CQ285496-UN-19APR10

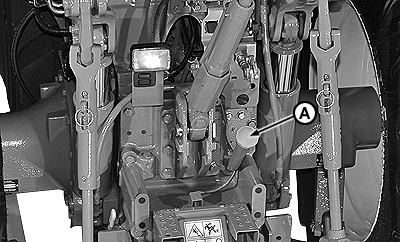

CQ285497-UN-19APR10

A - Tapa de llenado

B - Mirilla

C - Nivel de aceite de transporte

D - Alto nivel de aceite requerido

Intervalo de mantenimiento — DIARIO O CADA 10 HORAS

1. Hacer funcionar el motor a unas 1000 r/min durante un minuto por lo menos.

2. Apagar el motor y esperar tres minutos adicionales antes de comprobar el nivel de aceite.

3. La temperatura del aceite deberá ser de aproximadamente 45°C. Ver PANTALLA DIVIDIDA DEL COMMANDCENTER—PANTALLA DE MITAD INFERIOR SELECCIONABLE en la sección CommandCenter para determinar la temperatura del aceite.

   Para comprobar el nivel de aceite, el tractor deberá estar sobre terreno nivelado con el enganche abajo y el motor parado.

   El nivel que marca el indicador será considerablemente mayor a altas temperaturas del aceite y menor si el aceite está frío.

   Observar el nivel de aceite en la mirilla (B). Para aplicaciones de transporte, el nivel de aceite debe estar en la mitad inferior de la gama de la mirilla (C). Para aplicaciones sobre pendiente o para equipos con un nivel alto de volumen de aceite requerido, el nivel de aceite debe estar en la mitad superior de la gama de la mirilla (D). Para operaciones normales, el nivel de aceite debe estar en la marca de centro.

4. Un nivel sobre la marca de llenado puede producir mermas de potencia y generar calor excesivo durante el transporte.

   Si el nivel de aceite está por debajo de la marca inferior, quitar la tapa de llenado (A) y añadir aceite hidráulico. (Ver ACEITE HIDRÁULICO Y DE LA TRANSMISIÓN en la sección Combustible, lubricantes y refrigerante.)
