Cambio del aceite hidráulico y de la transmisión y limpieza del tamiz de aspiración

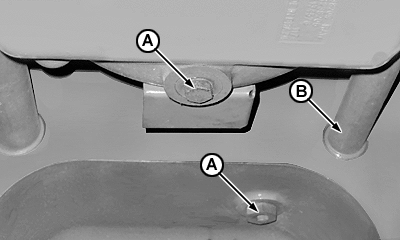

CQ285498-UN-19APR10

Tapones de vaciado

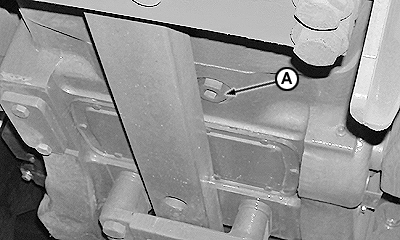

CQ285499-UN-19APR10

Tapón de vaciado

A - Tapones de vaciado

B - Tubería de aceite

INTERVALO DE MANTENIMIENTO — 1250 HORAS

El intervalo se puede extender a 1500 horas si se usa aceite Hy-Gard en el tractor y en el apero, sin mezcla con otros aceites.

1. Conducir el tractor para calentar el aceite hidráulico y de la transmisión.

2. Estacionar el tractor en una superficie nivelada.

3. Tener el motor al ralentí uno o dos minutos y detenerlo.

4. Es posible que tenga que retirarse la barra de tiro para acceder a los tapones de vaciado.

   Sacar los tapones de vaciado (A).

5. Quitar la tubería de aceite (B), ubicada en el lado delantero izquierdo de la caja del diferencial.

6. Quitar la rejilla de aspiración y lavarla cuidadosamente con disolvente. Séquelo con aire comprimido.

7. Instalar la rejilla y la tubería de aceite y asegurarse que la junta y el anillo tórico estén correctamente colocados.

8. Volver a instalar los tapones después de vaciar el aceite.

9. Llenar con el aceite de la transmisión especificado en la sección Combustible, lubricantes y refrigerante.

   Transmisión y sistema hidráulico	Capacidad	108 l (28.5 gal)

10. Poner en marcha el motor y hacerlo funcionar unos minutos. Revisar si hay fugas. Detener el motor y comprobar de nuevo el nivel de aceite tras un mínimo de cinco minutos. Añadir aceite según sea necesario.
