Cambio de aceite de la caja del eje de la TDM

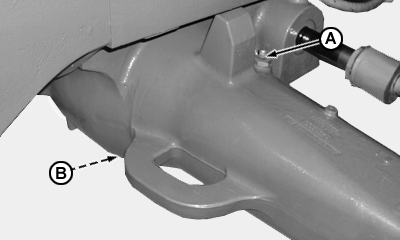

CQ285503-UN-19APR10

Lado izquierdo (parte delantera)

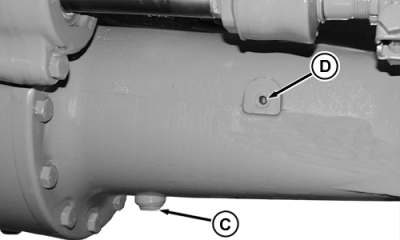

RW26482-UN-19AUG99

Lado derecho (parte trasera)

A - Tapón de vaciado

B - Orificio de llenado

C - Tapón de vaciado

D - Orificio

INTERVALO DE MANTENIMIENTO — 1500 HORAS

1. Quitar los tapones (A—D).

2. Instalar los tapones (A y C) después que se haya vaciado el aceite. Apretar según se especifica.

3. Añadir aceite John Deere 85W/140 como se especifica en ACEITE DE CUBOS DE RUEDA Y CAJA DE EJE DE TDM, en la sección Combustible, lubricantes y refrigerante, a través del orificio de llenado (B), hasta que el aceite quede a la altura de la parte inferior del orificio (D).

   Carcasa del eje	Capacidad	14,4 l (15.2 qt)
   Caja de eje de 3 metros	Capacidad	22,4 l (23.7 qt)

4. Instalar los tapones (B y D).

5. Después de hacer funcionar la máquina unos cuantos minutos, revisar el nivel de aceite. Añadir más de ser necesario.

6. Aplicar pasta selladora de tuberías de TEFLÓN, o un producto equivalente, a las roscas del tapón (A).

7. Instalar los tapones y apretarlos según el valores especificado.

   Tapón de caja de eje	Par de apriete	70 Nm (52 lb-ft)
