Sustitución del filtro del separador de agua

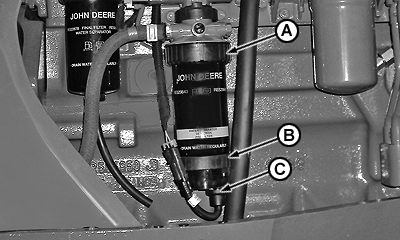

CQ285519-UN-17JUN10

A - Anillo de fijación

B - Separador de agua

C - Válvula de vaciado

Intervalo de mantenimiento: 250 horas *

* El intervalo puede variar según las condiciones de funcionamiento

1. Limpiar el exterior del filtro y la zona de montaje.

   Usar una bandeja para vaciar el combustible y retirar el filtro del tractor.

2. Abrir la válvula de vaciado (C) y drenar el combustible.

3. Levantar y girar el anillo de retención (A) hacia la izquierda. Retirar el anillo junto con el filtro.

4. Quitar el separador (B) del filtro. Drenar y limpiar el separador. Secarlo con aire comprimido.

5. Instalar el separador de agua en el filtro nuevo.

6. Instalar el conjunto del filtro. Apretar el anillo retenedor.

7. Purgar el depósito de combustible. (Consultar el procedimiento en esta sección).
