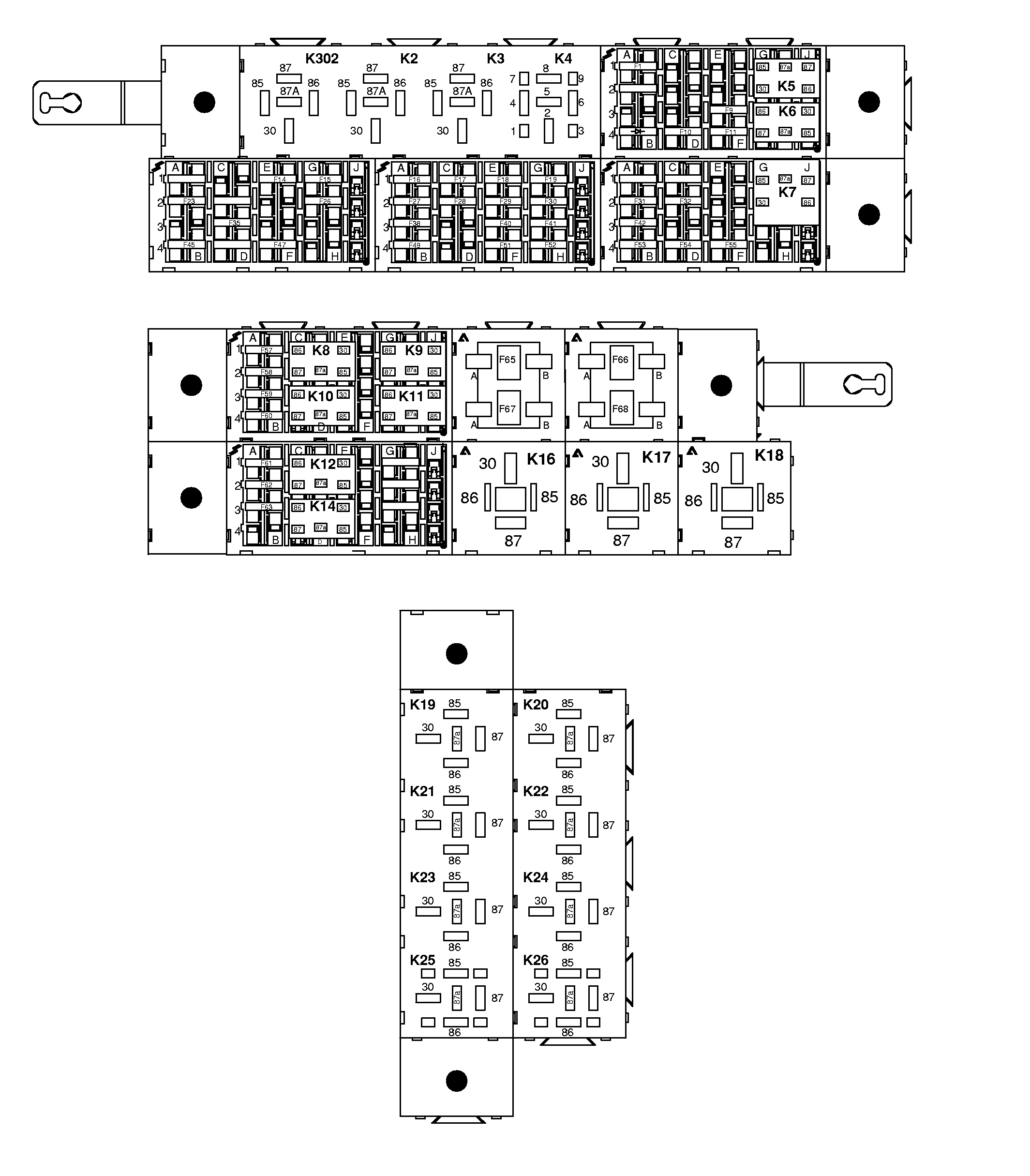

Fusibles y relés de la caja de fusibles

CQ285521-UN-22APR10

F1 - Alternador

F2 - No se usa

F3 - No se usa

F4 - No se usa

F6 - No se usa

F7 - No se usa

F8 - No se usa

F9 - Alimentación no conmutada de la unidad de control del motor

F10 - Luz trasera izquierda

F11 - Luz trasera derecha

F12 - Unidad de control hidráulico auxiliar

F13 - Unidad de control multifuncional de la transmisión

F14 - Alimentación de válvulas de unidad de control multifuncional de la transmisión

F15 - Alimentación de interruptores de la unidad de control multifuncional de PowrQuad-Plus, unidad de control del motor (sensor de presión del filtro de aire del motor)

F16 - Interruptor de presencia del operario

F17 - Llave de contacto

F18 - Relé de luces para remolque y del conector de accesorios

F19 - Reflectores del guardabarros trasero

F20 - Proyector delantero izquierdo interno

F21 - Proyector delantero derecho interno

F22 - No se usa

F23 - Pantalla de poste esquinero, unidad de control del equipo del tractor, pantalla del CommandCenter

F24 - No se usa

F25 - No se usa

F26 - Unidad de control de AutoTrac

F27 - Módulo de radio, luz de cúpula, bocina y columna de dirección

F28 - Alimentación no conmutada de pantalla de CommandCenter, unidad de control automático de temperatura, alimentación del SERVICE ADVISOR™, unidad de control del equipo del tractor

F29 - Fusible de actividad de la unidad de control multifuncional de la transmisión

F30 - Relé del Circuito del Limpiacristal

F31 - Faro delantero izquierdo exterior

F32 - Faro delantero derecho exterior

F33 - No se usa

F34 - No se usa

F35 - Alimentación de relé ELX de unidad de control multifuncional de la transmisión

F36 - No se usa

F37 - No se usa

F38 - Interruptor de luces

F39 - No se usa

F40 - Relé de faroles de línea central

F41 - Embrague del compresor del aire acondicionado / conjunto de diodos (aire acondicionado manual solamente), motor del ventilador presurizador

F42 - Relé del interruptor del motor del ventilador del sistema de aire acondicionado manual, unidad de control automático de temperatura

F43 - No se usa

F44 - No se usa

F45 - Interruptor del control de altura estándar del asiento y conjunto del compresor del asiento estándar

F46 - Alimentación conmutada de conector de radio de banda comercial/CB, bloque de empalme izquierdo

F47 - Alimentación conmutada del tomacorriente auxiliar 1, bloque de empalmes derecho, caja de enchufes auxiliares, alimentación conmutada del encendedor 1

F48 - Alimentación conmutada de la unidad de control JDLINK™

F49 - Alimentación no conmutada de conector de radio de banda comercial/CB, bloque de empalme izquierdo, tomacorriente auxiliar 1, bloque de empalme derecho, tira de alimentación auxiliar, encendedor de cigarros 1

F50 - Alimentación no conmutada de unidad de control JDLINK™

F51 - Circuito de actividad de la unidad de control hidráulico auxiliar

F52 - No se usa

F53 - Relé de proyectores laterales y traseros de techo, luz de aviso del techo

F54 - Relés de los proyectores delanteros

F55 - Unidad de control de AutoTrac

F56 - No se usa

F57 - Relés de los indicadores de giro hacia la derecha/izquierda, interruptor de luces de emergencia

F58 - No se usa

F59 - Relé de luz de freno

F60 - No se usa

F61 - Relé de luces cortas

F62 - No se usa

F63 - Relé del reflector alto

F64 - No se usa

K2 - Relé de luces para remolque y del conector de accesorios

K3 - Relé de Faroles de Guardabarros Trasero

K4 - Relé de proyectores exteriores

K5 - Relé de activación de transmisión

K6 - Relé de luces traseras

K7 - Relé de alimentación de la unidad de control del motor

K8 - Relé de intermitencia de giro a la derecha

K9 - Relé de intermitencia de giro a la izquierda

K10 - Relé del freno

K11 - Relé de la bocina

K12 - Relé de luces cortas

K14 - Relé del reflector alto

K16 - Relé del conector de aperos

K17 - Relé accesorio

K18 - Relé ELX

K19 - No se usa

K20 - Relé de habilitación de intermitencia del limpialunetas

K21 - Relé de faroles de techo traseros

K22 - Relé impulsos de intermitencia del limpiaparabrisas

K23 - Relé de faros de línea central

K24 - Relé del Circuito del Limpiacristal

K25 - Relé del ventilador

K26 - Relé del compresor

K302 - No se usa
