Uso de contrapesos de las ruedas traseras

RW19886A-UN-02AUG99

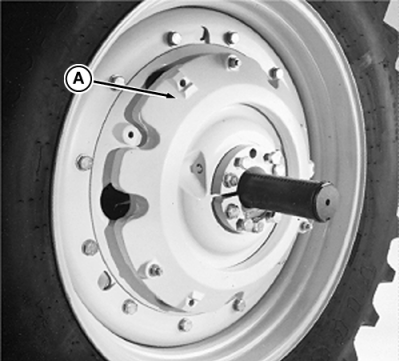

A - Contrapesos

Los pesos de 49 kg (108 lb), 72 kg (158 lb) o 205 kg (451 lb) pueden instalarse en el interior o en el exterior de la rueda. Los contrapesos de rueda no deben colocarse en la parte exterior de una rueda interior cuando el tractor tiene ruedas dobles, ya que la combinación impide apretar de nuevo los tornillos de manguito. Es más fácil ajustar el lastre si parte del peso está colocado en el exterior de la rueda (doble) exterior. Las ruedas de acero con diez tornillos requieren el uso de un peso inicial de 72 kg (158 lb).

Si se ha ajustado el ancho de vía a 762 mm (30 in.), sólo podrá instalarse un peso de 205 kg (451 lb) en el lado interior de la rueda.

Instalar los contrapesos en la rueda.

Tornillos de fijación de contrapesos de rueda
Tornillo M16	Par de apriete	310 Nm (230 lb-ft)
Tornillo M20	Par de apriete	610 Nm (450 lb-ft)

Para instalar contrapesos adicionales, instalar los tornillos en el contrapeso anterior. Girar el contrapeso alterno para alinear los tornillos con los agujeros en el contrapeso.

Ajustar los tornillos. Volver a apretar después de conducir el tractor unos 100 m (100 yd) aproximadamente.

Volver a apretar los tornillos después de trabajar 3 HORAS y nuevamente después de 10 HORAS de uso.

Revisar el apriete cada 250 horas.

Los contrapesos en el lado interior de la rueda deben tener una separación de al menos 25 mm (1 in.) entre el contrapeso y los componentes del tractor.

Consultar la combinación de peso posible del tractor con el concesionario.
