Pantalla dividida

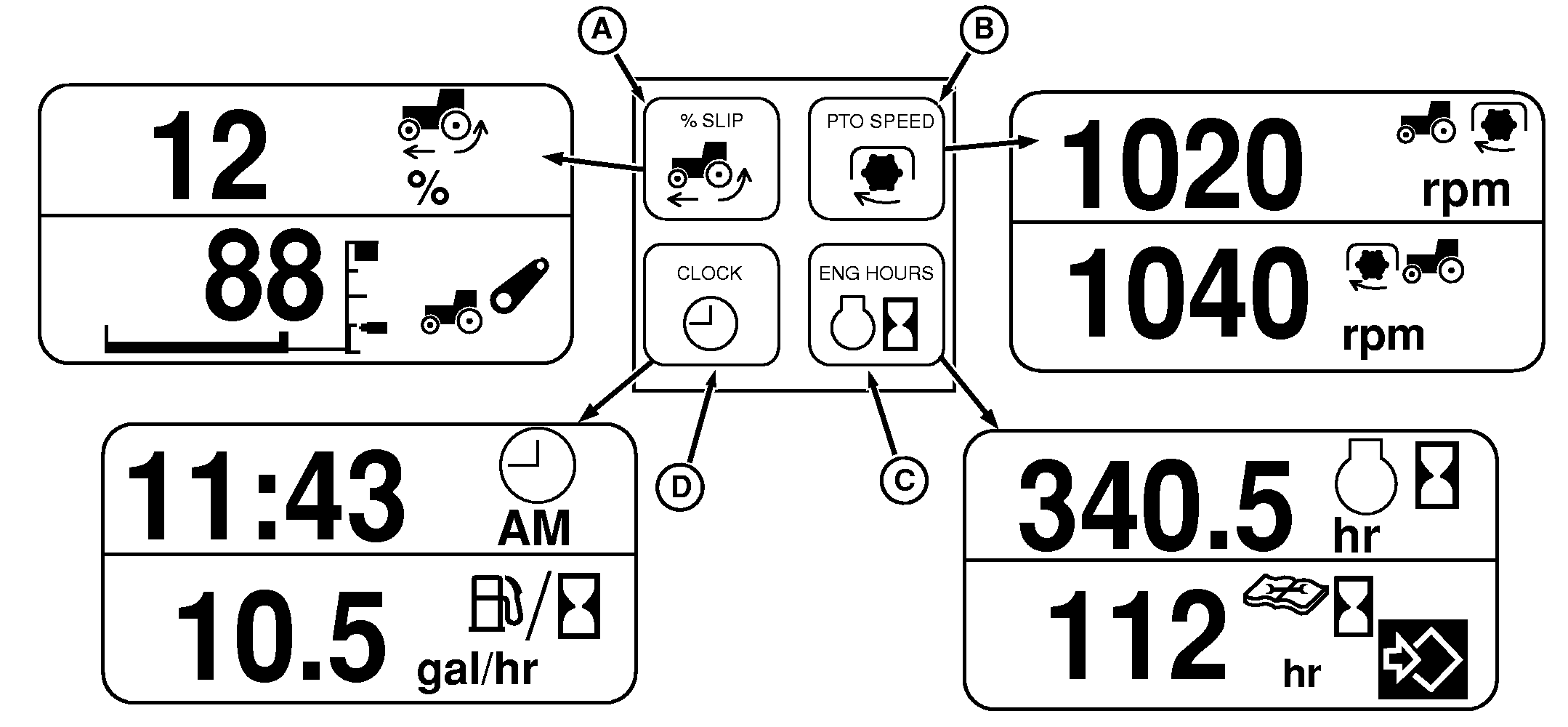

RXA0068124
RXA0068124-UN-22JUN03

A - Interruptor de % de patinaje

B - Interruptor de la velocidad de la TDF

C - Interruptor de horas del motor

D - Interruptor del reloj

La pantalla se divide en dos mitades para poder visualizar varias informaciones. La información de la parte superior de la pantalla se selecciona pulsando una de las cuatro teclas de selección (A-D) debajo de la pantalla. Una vez seleccionada una información a mostrar, ésta permanecerá en la parte de arriba de la pantalla hasta que se seleccione otra.

Pantalla dividida de la consola CommandCenter - Mitad superior constante

A—% SLIP (DESLIZAMIENTO):

Muestra el deslizamiento actual de las ruedas, expresado como porcentaje de la velocidad de las ruedas en comparación con la velocidad de desplazamiento. El tractor deberá estar equipado con radar. Si la velocidad real del vehículo no se encuentra disponible, en la pantalla aparecerá "---".

Si en la pantalla se lee un valor distinto de cero durante la conducción sobre una superficie firme, en la que no debería producirse patinaje de las ruedas, mantener pulsada la tecla (A) para poner el valor a cero.

B—PTO SPEED (REGIMEN DE LA TDF): Muestra el régimen, en r/min, de la TDF trasera.

C—ENGINE HOURS (HORAS MOTOR): Muestra el total de horas de trabajo del motor.

D—CLOCK (RELOJ): Muestra la hora actual (en horas y minutos). El reloj se puede poner en formato de 12 ó 24 horas.

Pantalla dividida del tablero CommandCenter - Mitad inferior seleccionable

Se puede asociar una tecla de selección en la parte inferior de la pantalla con una tecla de selección de la parte superior para obtener un acceso rápido. Tras configurar las asociaciones de pantallas, las mismas mitades superior e inferior de pantalla se mostrarán juntas siempre que se pulse el correspondiente interruptor. Se pueden configurar cuatro asociaciones de pantalla, una para cada uno de los cuatro interruptores de selección.

Para configurar las asociaciones de pantalla, abrir arriba la mitad de pantalla superior deseada pulsando el interruptor de opción. Girar el selector del Command Dialhasta que aparezca la mitad inferior de pantalla deseada. La configuración se realiza automáticamente.

La mitad inferior de la pantalla se selecciona girando el cuadrante de mando. Las opciones en pantalla son específicas de cada configuración de tractor. La información que se puede ser mostrar incluye:

RXA0085000
RXA0085000-UN-17NOV05

Reloj - Muestra la hora actual en horas y minutos. El reloj se puede poner en formato de 12 ó de 24 horas mediante la configuración del tractor.

RXA0085001
RXA0085001-UN-15NOV05

Velocidad real del vehículo (opcional; se necesita un radar) - Velocidad del vehículo medida por el radar.

RXA0085002
RXA0085002-UN-15NOV05

Velocidad de rueda - Velocidad del vehículo medida en el eje.

RXA0085003
RXA0085003-UN-15NOV05

Porcentaje de patinaje (se necesita radar) - Muestra el patinaje actual de las ruedas, expresado en % de la velocidad de las ruedas en comparación con la velocidad real a que se mueve el vehículo. Si la velocidad real del vehículo no se encuentra disponible, en la pantalla aparecerá "---".

RXA0085004
RXA0085004-UN-15NOV05

Régimen del motor - Régimen del motor en r/min.

RXA0085005
RXA0085005-UN-16NOV05

Tiempo desde el último servicio - Horas desde el último intervalo de mantenimiento. Poner a cero el intervalo pulsando el interruptor de selección una vez para entrar en el modo de edición y una vez para guardar el valor 0.

RXA0085006
RXA0085006-UN-16NOV05

Horas del motor - Registro de horas de trabajo del motor.

RXA0085007
RXA0085007-UN-16NOV05

Temperatura del refrigerante - Temperatura del agua que refrigera el motor en °C o °F.

RXA0085008
RXA0085008-UN-16NOV05

Presión del aceite del motor - Presión del aceite del motor, en kPa o PSI.

RXA0085009
RXA0085009-UN-16NOV05

Voltaje del sistema - Voltaje del sistema de la batería.

RXA0085021
RXA0085021-UN-16NOV05

Temperatura del aceite de la transmisión - Temperatura del aceite de la transmisión, en °C o °F.

RXA0085024
RXA0085024-UN-16NOV05

Velocidad seleccionada IVT (sólo IVT) - Velocidad del vehículo ordenada por la posición de la palanca de control de velocidad IVT.

RXA0085010
RXA0085010-UN-16NOV05

Posición del elevador trasero (requiere elevador trasero) - Muestra la posición actual del elevador trasero y sus límites de posición. La pantalla aparece automáticamente al activarse el interruptor de control del elevador trasero. La lectura automática permanecerá visible brevemente o hasta que el operador seleccione otra lectura.

RXA0085011
RXA0085011-UN-16NOV05

Velocidad de la TDF trasera - Muestra la velocidad de la TDF trasera (en r/min).

RXA0085012
RXA0085012-UN-16NOV05

Velocidad de la TDF frontal (si se tiene) - Muestra la velocidad de giro de la TDF frontal (en r/min).

RXA0085013
RXA0085013-UN-16NOV05

Ancho del apero - Muestra la anchura del apero ajustada por el operador. Presionar el interruptor de selección para entrar en la configuración y girar el selector CommandCenter hasta que se muestre la anchura deseada. Presionar el interruptor de selección por segunda vez para guardar el valor.

RXA0085014
RXA0085014-UN-16NOV05

Superficie por hora - Superficie cubierta por hora. Basada en la anchura del apero, la distancia recorrida y el tiempo transcurrido. Este valor se puede poner a cero borrando el contador de superficie acumulada.

RXA0085015
RXA0085015-UN-16NOV05

Combustible utilizado por hora - Litros (galones) consumidos por hora.

RXA0085016
RXA0085016-UN-16NOV05

Combustible utilizado por superficie - Litros consumidos por hectárea o galones consumidos por acre. La cantidad de combustible utilizado se acumula con el tiempo tomado desde la última puesta a cero del contador de superficie. El combustible consumido por superficie se puede poner a cero poniendo a cero a su vez los contadores de superficie acumulada y de distancia. La superficie acumulada se determina por el ancho del apero y la posición (flecha) de conexión. El contador de superficie queda habilitado cuando la flecha señala hacia abajo.

RXA0085017
RXA0085017-UN-16NOV05

Contador de distancia - Distancia que el tractor ha recorrido y que se muestra en metros o en pies. La flecha del apero debe señalar hacia abajo para que se active el contador. Poner a cero el valor presionando el interruptor de selección dos veces.

RXA0085018
RXA0085018-UN-16NOV05

Superficie total cubierta - Superficie total cubierta por el tractor, mostrada en hectáreas o en acres. El valor se basa en el ancho del apero y la distancia recorrida. El valor se puede poner a cero poniendo a cero a su vez el contador de superficie. Desde esta pantalla puede controlarse el contador manualmente. Pulsando el interruptor de selección los contadores se ponen en funcionamiento (flecha hacia abajo) o se detienen (flecha hacia arriba).

RXA0085019
RXA0085019-UN-16NOV05

Superficie cubierta - Superficie total cubierta por el tractor, mostrada en hectáreas o en acres. Basada en la anchura del apero y la distancia recorrida. El contador se activa sólo cuando la flecha señala hacia abajo. Se puede poner a cero pulsando el interruptor de selección dos veces.

RXA0085020
RXA0085020-UN-16NOV05

Tiempo de vaciado - El tiempo de vaciado proporciona un tiempo estimado hasta que el nivel del depósito de combustible alcance el punto de combustible bajo (aproximadamente un 3% de combustible restante).

RXA0085022
RXA0085022-UN-16NOV05

FieldCruise - El control de crucero de campo FieldCruise permite al operador ajustar un nivel máximo para las revoluciones del motor. Pulsando el interruptor de selección se activa el modo de edición, que permite al usuario cambiar las r/min del motor con el cuadrante de mando.
