Ajuste de la posición de alivio de tope (VCS de lujo solamente)

RXA0082374
RXA0082374-UN-09AUG05

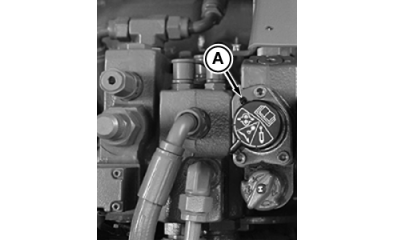

Vista desde la cabina

A - Tapón

La posición de alivio de tope en todas las VCS se ajusta en la fábrica a una presión de 17 500—18 500 kPa (180 bar) 2700 psi. Con algunos accesorios, aumentar el ajuste de descarga a una presión mayor que el valor de fábrica puede dar lugar a que el tope no se suelte.

Sacar el tapón (A) e insertar un destornillador estándar para cambiar el ajuste. Girar el tornillo en sentido horario para aumentar la presión y en sentido contrahorario para disminuirla. Una vuelta completa cambiará el ajuste de presión en 5500 kPa (55 bar) (825 psi).

  1. Desconectar las mangueras de la VCS.

  2. Girar la manija a la derecha a la posición de tope automático.

  3. Ajustar el tornillo hasta que la palanca mantenga su posición.

  4. Aflojar lentamente el tornillo hasta que la palanca se suelte, aflojarlo entonces 3/8 de vuelta más.

JO51195,000008C-63-20051025
