Sistema de gestión de aperos (IMS)—Descripción y pantalla

RXA0083253-UN-19AUG05

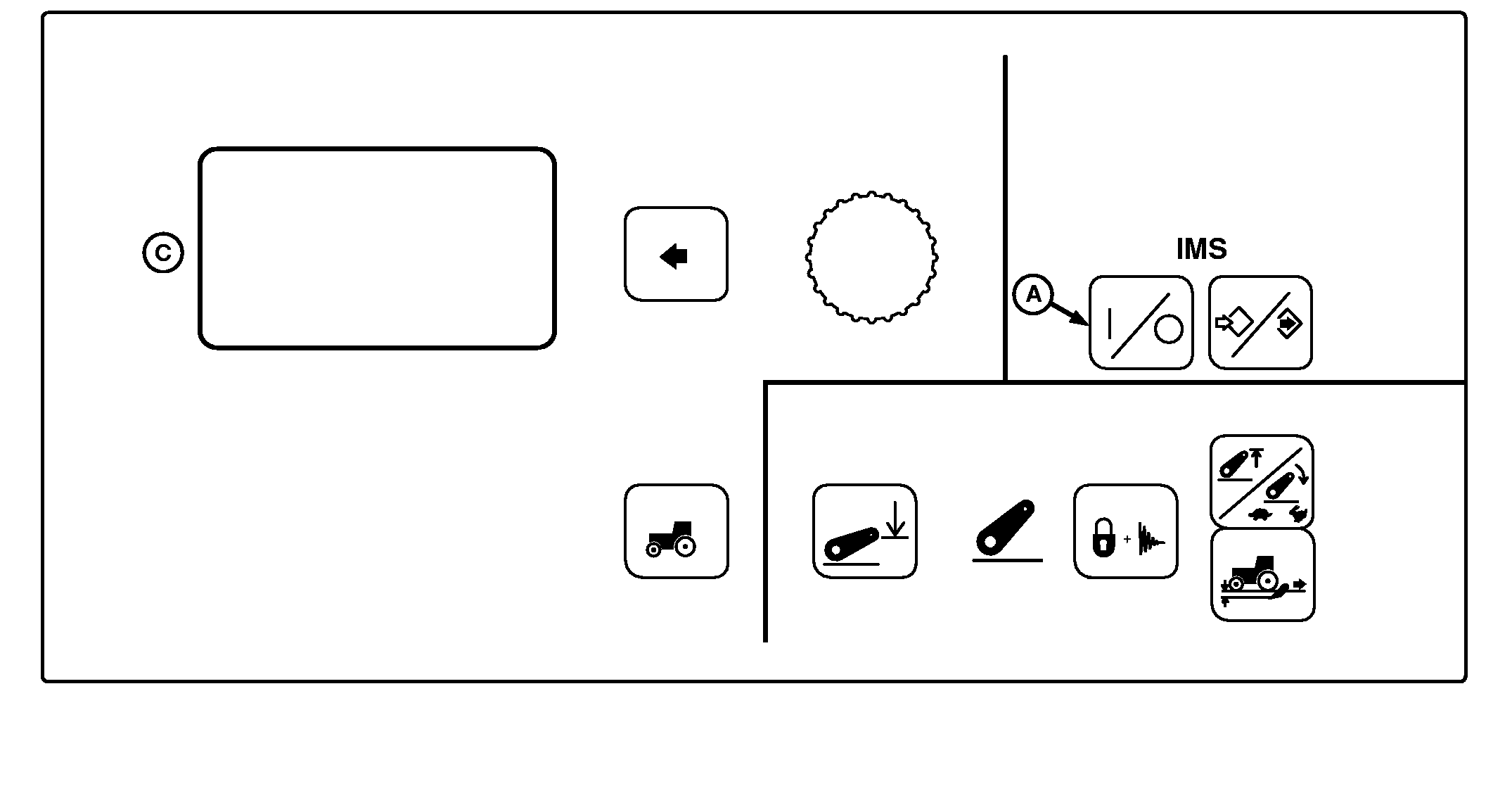

Panel CommandCenter

RXA0084778-UN-26OCT05

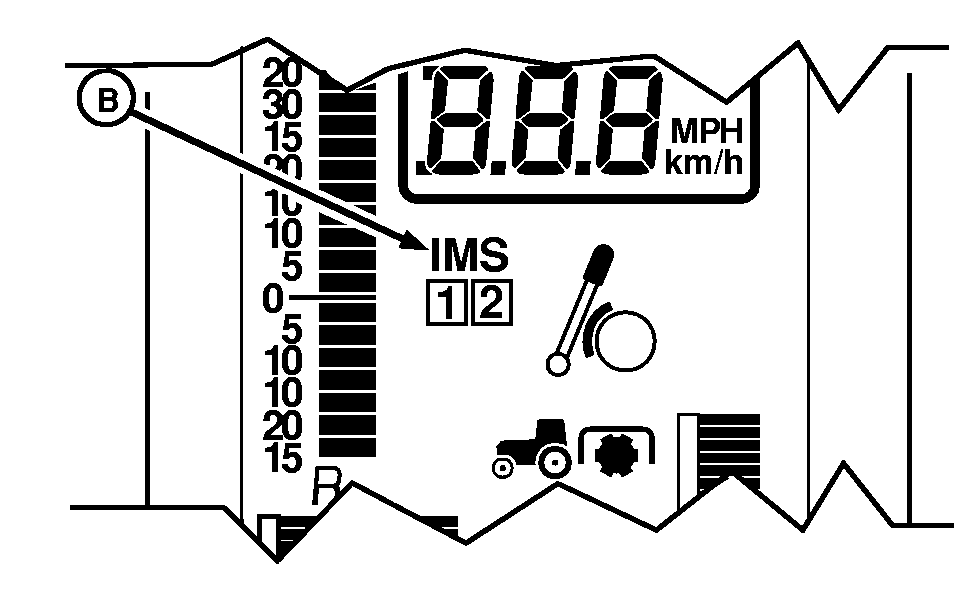

Poste

A - Tecla de conexión/desconexión del IMS

B - Indicador de IMS

C - Pantalla del CommandCenter

El IMS tiene dos secuencias en las cuales se graban las funciones programadas. Una secuencia abarca desde el inicio de la primera función grabada hasta haberse ejecutado por completo la última función grabada.

Para programar o ejecutar una secuencia, el tractor debe avanzar a una velocidad mínima de 0,5 km/h (0.31 mph). Las secuencias permanecen almacenadas en memoria después de haber detenido el motor.

Una secuencia se ejecuta según la distancia requerida para llevar a cabo una serie de funciones cuando el sistema se encuentra en modo de GRABACIÓN. Cada secuencia puede registrar un máximo de 20 funciones. El modo de grabación tiene un período límite de 60 segundos y deja de grabar secuencias cuando se alcanza dicho límite.

La consola CommandCenter no se ofrece en todos los idiomas. Consultar "Selección de unidades e idioma" en la sección CommandCenter de este manual para más información acerca de los idiomas que pueden visualizarse.

Pulsar la tecla de conexión/desconexión de IMS (A) para desconectarlo y seguidamente conectarlo para visualizar las funciones programadas en las dos secuencias.

El indicador de IMS (B) se enciende cuando el sistema está activado.

Las secuencias almacenadas y las funciones PROGRAMADAS se visualizan (C) en el orden en que fueron grabadas.

Funciones PROGRAMADAS en la pantalla (C)
