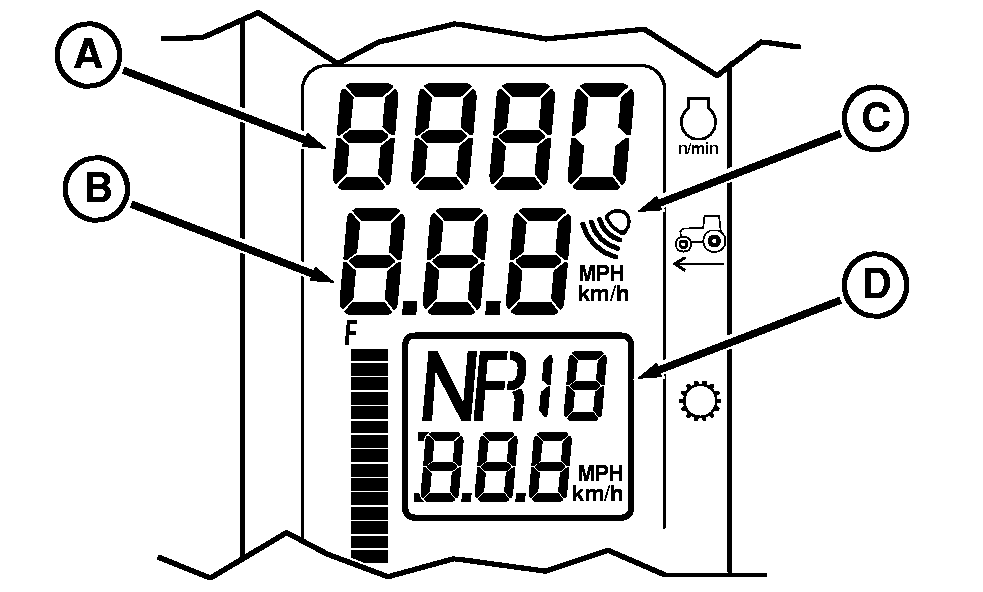

Indicadores digitales—Tacómetro, velocidad de avance y transmisión

RXA0080914-UN-27MAY05

A - Tacómetro

B - Indicador de velocidad de avance

C - Indicador de radar

D - Información de la transmisión

A—Tacómetro: Muestra la velocidad del motor en múltiplos de 10, desde 0 a 9990 rpm. Si se visualiza ”- - -”, no se está recibiendo señal de velocidad.

En los tractores equipados con radar, la velocidad de avance es la velocidad de avance real (radar) hasta 22.5 km/h (14 mph) para los tractores 30 K o hasta 27 km/h (17 mph) para los tractores 40 K y 50 K. Después de estas velocidades, el sistema cambia automáticamente e indica la velocidad de ruedas.

B—Indicador de velocidad de avance: Muestra la velocidad de avance en millas por hora o kilómetros por hora, según las unidades seleccionadas por el operador (medidas de los EE.UU. o sistema métrico). Si el indicador de radar (C) está ACTIVADO, se visualiza la velocidad de avance real; si está DESACTIVADO, se visualiza la velocidad de las ruedas.

Si se visualiza ”- - -”, no se está recibiendo señal de velocidad.

D—Información de la transmisión: Muestra si la transmisión está en Punto muerto—N, Avance—F, Retroceso—R o Estacionamiento—P.

Si se visualiza ”- - -”, no se está recibiendo señal de marcha seleccionada.
