Apriete de pernos de ruedas delanteras—TDM

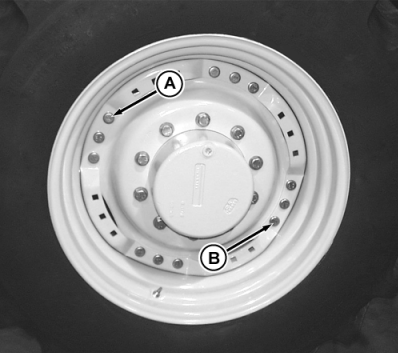

RW26463-UN-14AUG99

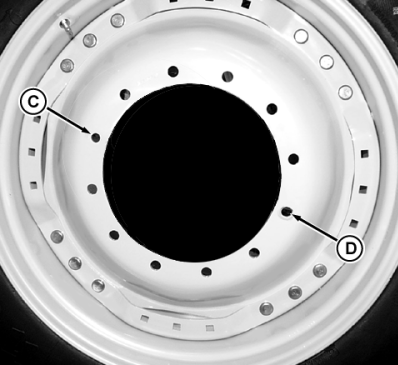

RW26464-UN-25AUG99

A - Agujero de ajuste de apretado—Rueda/llanta

B - Agujero de ajuste alargado—Rueda/llanta

C - Agujero de ajuste apretado—Disco/cubo

D - Ranura de ajuste de disco a cubo

Los círculos de pernos interior y exterior del disco tienen un agujero de ajuste apretado y uno alargado separados 180° entre sí para mejorar el centrado de la rueda.

Disco de rueda a llanta

1. Instalar el perno en el agujero de ajuste apretado (A) y apretarlo a mano.
2. Instalar un perno en el agujero alargado (B) y apretarlo a mano.
3. Colocar y apretar a mano los tornillos que sujetan el disco de rueda a la llanta.
4. Apretar todos los tornillos a los valores especificados.

   Tornillos de disco a llanta de rueda	final	310 N·m (230 lb-ft)

5. Conducir el tractor 100 m (100 yd) y volver a apretar los pernos.
6. Apretar de nuevo los tornillos después de trabajar 3 HORAS, 10 HORAS y DIARIAMENTE durante la primera semana de funcionamiento.

Disco a cubo de rueda (ruedas de ocho posiciones)

1. Instalar el perno en el agujero de ajuste apretado (C) y apretarlo a mano.
2. Instalar el tornillo en el agujero de ajuste apretado (D) y apretarlo a mano.
3. Colocar y apretar a mano los tornillos que sujetan el disco al cubo.
4. Apretar los pernos al valor especificado.

   Pernos de disco de rueda a cubo	final	600 N·m (445 lb-ft)

5. Conducir el tractor 100 m (100 yd) y volver a apretar los pernos.
6. Apretar de nuevo los tornillos después de trabajar 3 HORAS, 10 HORAS y DIARIAMENTE durante la primera semana de funcionamiento.
