Mantenimiento del sistema de admisión de aire y del prefiltro

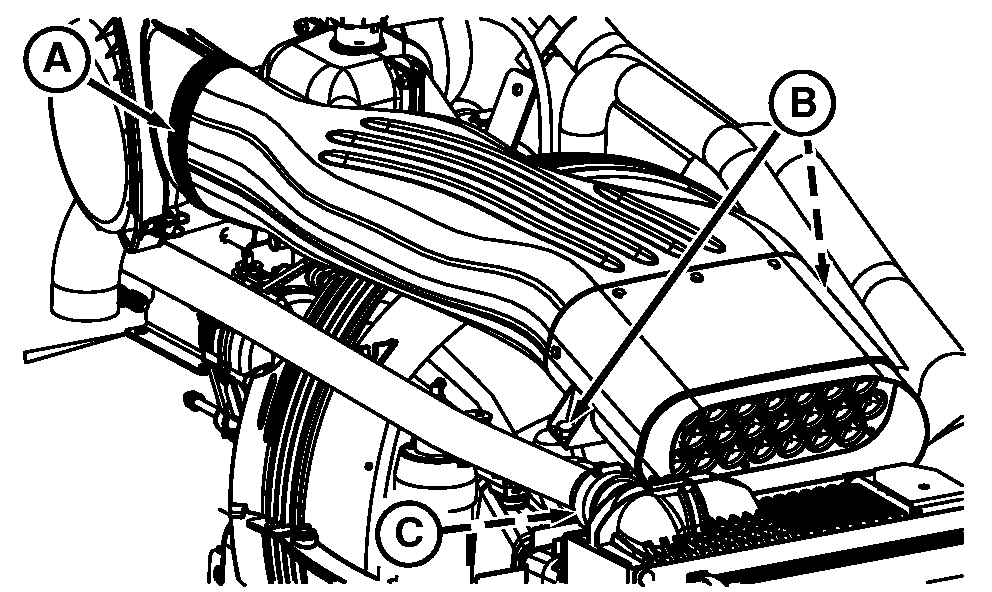

RXA0068388-UN-28AUG03

Motor de 6,8 L

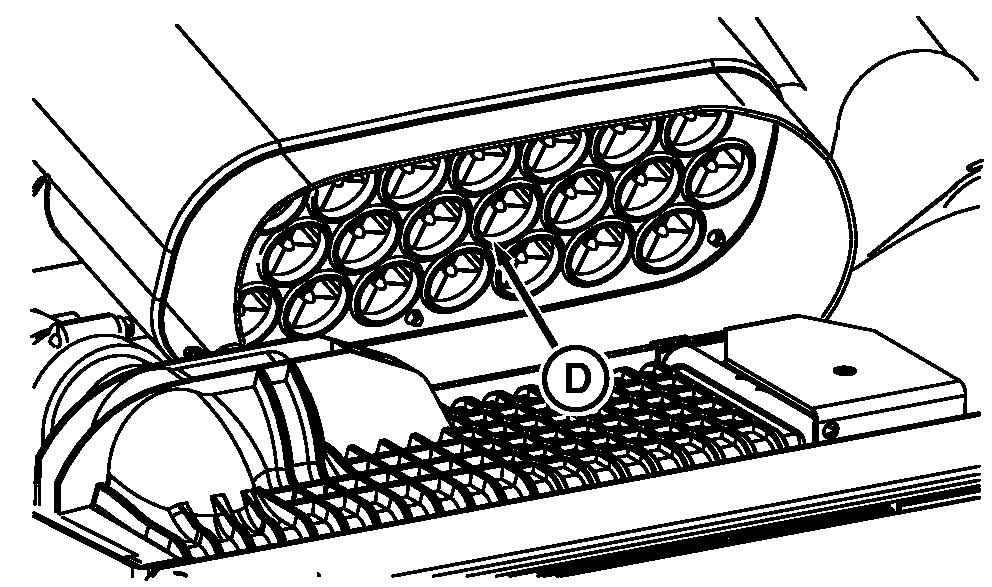

RXA0068389-UN-28AUG03

A - Abrazadera

B - Tornillos

C - Conducto de descarga

D - Tubos de aspiración

INTERVALO DE MANTENIMIENTO — 750 HORAS *

* El intervalo puede variar de acuerdo con las condiciones de trabajo

1. Levantar el capó.

2. Deslizar la abrazadera (A) hacia la parte delantera del tractor.

3. Aflojar la abrazadera del conducto de descarga (C) debajo de los tubos de aspiración.

4. Sacar los dos tornillos (B).

5. Quitar el prefiltro del tractor girándolo y deslizándolo para sacarlo de la entrada de la caja de admisión.

6. Limpiar el conducto de descarga y el prefiltro de suciedad y residuos. Limpiar los tubos de aspiración (D) con aire comprimido o lavarlos con agua templada con un detergente suave. Enjuagar los tubos de aspiración con agua limpia. Secarlos antes de instalarlos.

7. Instalar el prefiltro en orden inverso al desarmado.

8. Apretar todas las fijaciones del sistema de admisión de aire.

9. Apretar las abrazaderas los manguitos del turbocompresor.
