Cambio del aceite del cubo de rueda de la TDM

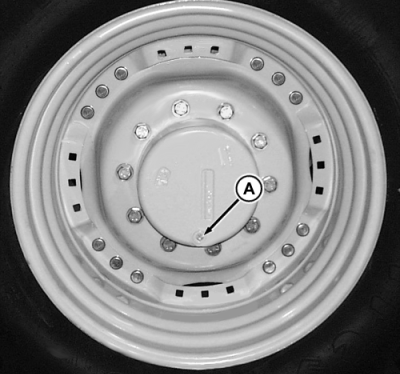

RW26479-UN-18AUG99

A - Agujero de llenado/vaciado

Intervalo de mantenimiento — 1500 horas

1. Estacionar el tractor en una superficie nivelada.

2. Girar la rueda hasta que el agujero de llenado y vaciado (A) quede en la parte inferior del cubo. Quitar el tapón y vaciar el aceite.

3. Una vez vaciado el aceite, girar la rueda hasta que el agujero de llenado y vaciado quede en posición horizontal.

4. Añadir aceite John Deere 85W/140 como se especifica en Aceite del cubo de rueda y Caja del eje de TDM en la sección Combustible, lubricantes y refrigerante, a través del agujero de llenado/vaciado, hasta que el aceite quede a la altura de la parte inferior del agujero.

5. Aplicar cinta sellante de TEFLÓN, o equivalente, a las roscas del tapón.

6. Instalar el tapón y apretar según las especificaciones.

   Cubo estándar	Capacidad	1,9 l (2.0 qt)
   Cubo de eje reforzado	Capacidad	3,8 L (4.0 qt)
   Tapón del cubo	Par de apriete	70 N m (52 lb-ft)
