Selección de ajuste del accesorio

RXA0084625-UN-13OCT05

RXA0084481-UN-26OCT05

A - Interruptor de ajustes

B - Dial

C - Interruptor de selección

D - Pantalla

E - Flecha de posición

F - Visualización del área total cubierta

Presione el interruptor de ajustes (A) para abrir el menú en la pantalla (D). Gire el dial (B) para resaltar el Selector de accesorios y presione el interruptor de selección (C).

Ítems del menú en pantalla (D)
Código de selección de accesorio

English - Traducción (si procede)
Manual - Manual
Auto Seek (Default) - Búsqueda automática (Estándar)
Impl Switch - Conmutador de accesorio
RPTO - TDF trasera
FPTO - TDF delantera
HCU - HCU

Usando el Dial de Comando, avance por las opciones disponibles hasta que el ajuste (código) deseado se ilumine y presione el interruptor de Selección.

Visualización de selección de accesorio

SELEC. ACCESORIO:Esta función identifica la fuente de señal de entrada que determinará cuando el CommandCenter comience a medir información relacionada con el rendimiento del tractor, como el área por hora, el combustible por área, y el área cubierta. La fuente de la señal de entrada puede ser cualquier accesorio, el control del accesorio o del enganche trasero, el control de la TDF trasera o delantera, pueden ser programados manualmente. La flecha de posición (E) indica si el accesorio está elevado (flecha hacia arriba) o bajado (flecha hacia abajo). Las mediciones se registran sólo cuando la posición de la flecha está hacia abajo para registrar datos cuando la flecha está hacia arriba.

Cuando se selecciona la HCU, la VMD, la TDF trasera y la TDF delantera, las mediciones se registran cuando el sistema seleccionado está activado. La medición se desactiva cuando se desconecta el sistema.

En el modo manual, la flecha de posición de accesorio y la medición correspondiente se controlan por medio del interruptor de selección. La Visualización del Área Total Cubierta (F) debe ser seleccionada en el CommandCenter para posibilitar la operación en el modo manual. Una vez que el accesorio esté abajo, presione el interruptor de selección (C) para que la flecha del accesorio apunte hacia abajo y poder comenzar así a acumular mediciones. Luego, cuando se eleve el accesorio, presione el interruptor de selección (C) nuevamente para invertir el sentido de la flecha y detener la medición.

Cuando se selecciona Búsqueda automática, la primera señal de "conexión" detectada por la unidad de control hace que la flecha del accesorio apunte hacia abajo y comience a acumular mediciones (distancia y área). La función del primer dispositivo detectado se iluminará en la pantalla y cambiará nuevamente a Búsqueda automática cuando dicho dispositivo se desengrane. Al final de cada función aparece en pantalla "AS" (Búsqueda automática), para indicar que la función seleccionada ha sido activada mediante la función de búsqueda automática.

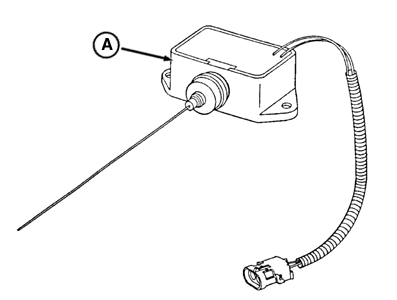

RXA0084482-UN-10OCT05

A - Conmutador de accesorio

La primera vez que se use, seleccione el ajuste del interruptor del accesorio, baje el accesorio y presione el interruptor de selección para apuntar la flecha de posición hacia abajo y comenzar a registrar mediciones; al subir el accesorio, la flecha de posición deberá cambiar de sentido y la medición se debe detener automáticamente. Una vez que el interruptor del accesorio se haya introducido en el sistema (es decir, el interruptor del accesorio ha sido seleccionado en la pantalla, el accesorio bajado y interruptor de selección presionado), funcionará automáticamente del mismo modo que los demás sistemas.
