Ajuste de los faros

1.

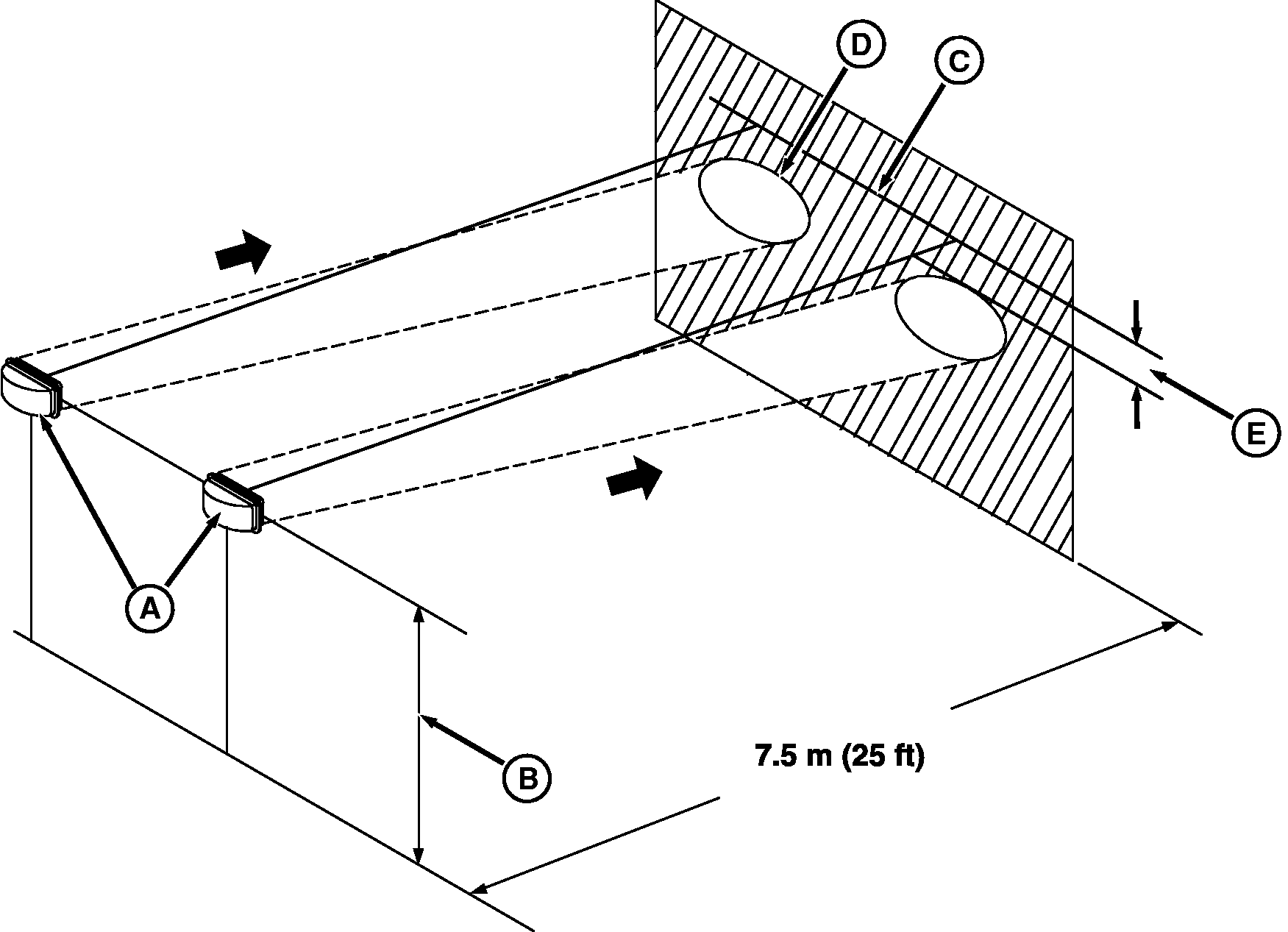

   RW26898-UN-28MAR00

   A - Faros principales

   B - Altura del centro del faro sobre el suelo

   C - Línea horizontal en la pared

   D - Límite de la zona brillante

   E - 10% de la distancia (B)

   Estacionar el tractor sobre una superficie nivelada con los faros (A) a 7.5 metros (25 ft) de una pared vertical.

---




2. Medir la distancia (B) del centro de un faro al suelo.

3. Marcar una línea horizontal (C) en la pared a la misma altura sobre el suelo ,ue la altura (B).

4. Poner los faros en posición LOW y observar las zonas brillantes en la pared.

5. Ajustar los faros de modo que el límite superior de la zona brillante (D) sea como mínimo una décima parte de la distancia (B) debajo de la línea (C).

   •

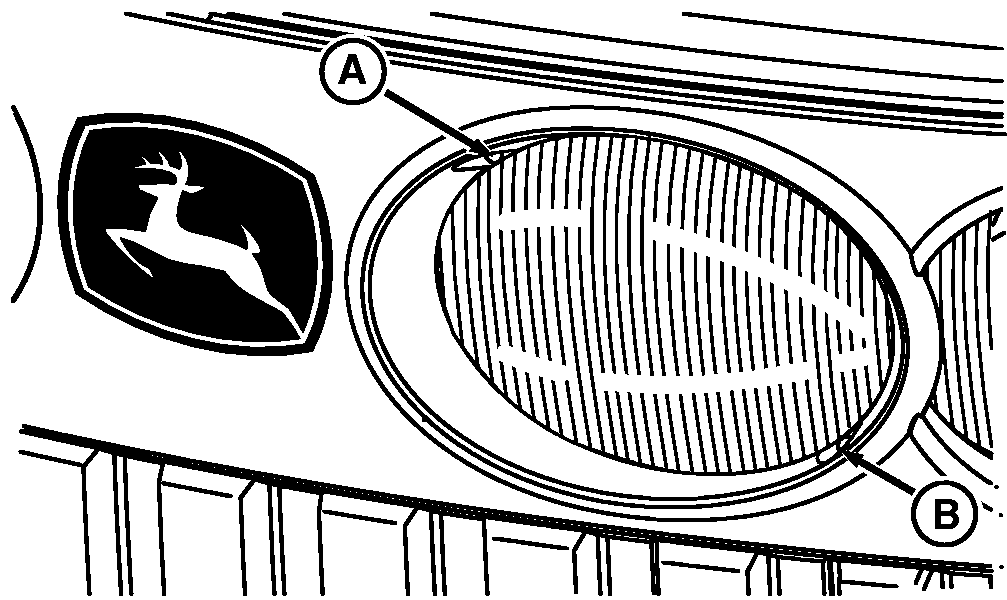

     RXA0068497-UN-09SEP03

     Lado izquierdo

     A - Perno

     B - Perno

     Girar el tornillo (A) para colocar el faro hacia adentro y hacia arriba.

   ---

   • Girar el tornillo (B) para colocar el faro hacia afuera y hacia abajo.



---
