Conjuntos de retorno del motor hidráulico y vaciado de la caja

RXA0074633-UN-26APR04

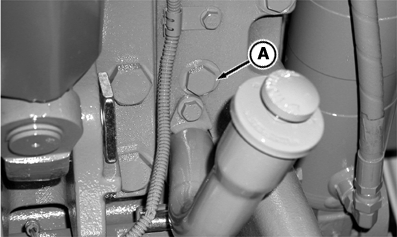

A - Boca de acceso de baja presión

Se incluye una boca de retorno del motor en la salida superior de la válvula del enganche o en la tapa del extremo de la toma exterior hidráulica si el tractor se pidió sin enganche. Esta boca proporciona acceso al circuito de retorno de baja presión del tractor.

La boca (A) se usa para vaciar la caja del motor para las aplicaciones de baja presión y bajo caudal. El vaciado de la caja del motor se usa cuando el caudal de aceite de retorno puede ser demasiado elevado para la boca de retorno del motor y puede causar una contrapresión que podría dañar los retenes del motor. Se pueden conseguir conjuntos de retorno y vaciado de la caja del motor en el concesionario John Deere.

Quitar la tapa del enchufe de retorno del motor hidráulico. Conectar el manguito de retorno al enchufe, asegurándose que ambos estén limpios.

Al usar el enchufe de retorno del motor, se evita:

• La conexión accidental del retroceso
• La presurización de la tubería de retorno de la función auxiliar
• La posibilidad de restricción del caudal por el enchufe de retorno de la VMD

Ejemplos de aperos que no pueden soportar presiones altas en ambas bocas hidráulicas:

• Motores hidráulicos que tienen conectadas las bocas de retorno y de vaciado de la caja. La presurización de la tubería de retorno podría dañar los retenes de la caja del motor o del eje.
• Las válvulas hidráulicas de control auxiliares ubicadas en el apero podrían permitir el movimiento inesperado de los cilindros o funcionar de modo anormal si la boca de retorno tiene una presión muy alta.

Los motores que no tienen válvulas de retención de sobremarcha deben conectarse al enchufe de retorno del motor para evitar que la tubería de retorno se presurice cuando la VMD retorna a punto muerto.
