Instalación de contrapesos QUIK-TATCH
RW22300A-UN-02AUG99
RW22301A-UN-02AUG99
A - Pos. central
B - Tornillos de fijación
Se pueden instalar hasta 20 contrapesos QUIK-TATCH en un tractor.En caso necesario, coloque los contrapesos QUIK-TATCH a la misma distancia del centro (A) a cada lado. Los dos primeros contrapesos deben instalarse como un par.
Introduzca los tornillos de fijación (B) en los agujeros y fíjelos con una tuerca para asegurar seis contrapesos o menos en su lugar. Apriete a los valores especificados.
| Tornillos de fijación | Par de apriete | 120 N·m 84 lb-ft |

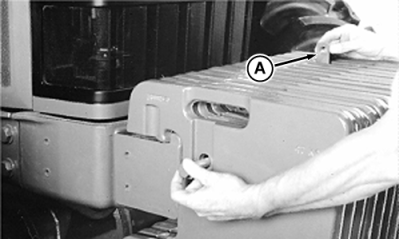

RW21279A-UN-02AUG99
A - Retenciones
Si monta ocho contrapesos o más, inserte retenedores (A) entre contrapesos, uno con el agujero roscado arriba y el otro con el agujero roscado abajo. Apriete los tornillos al valor especificado.| Tornillos de fijación | Par de apriete | 120 N·m 84 lb-ft |
OUMX005,00016E4-63-20070813 |
