Colocación de los peldaños y pasamanos

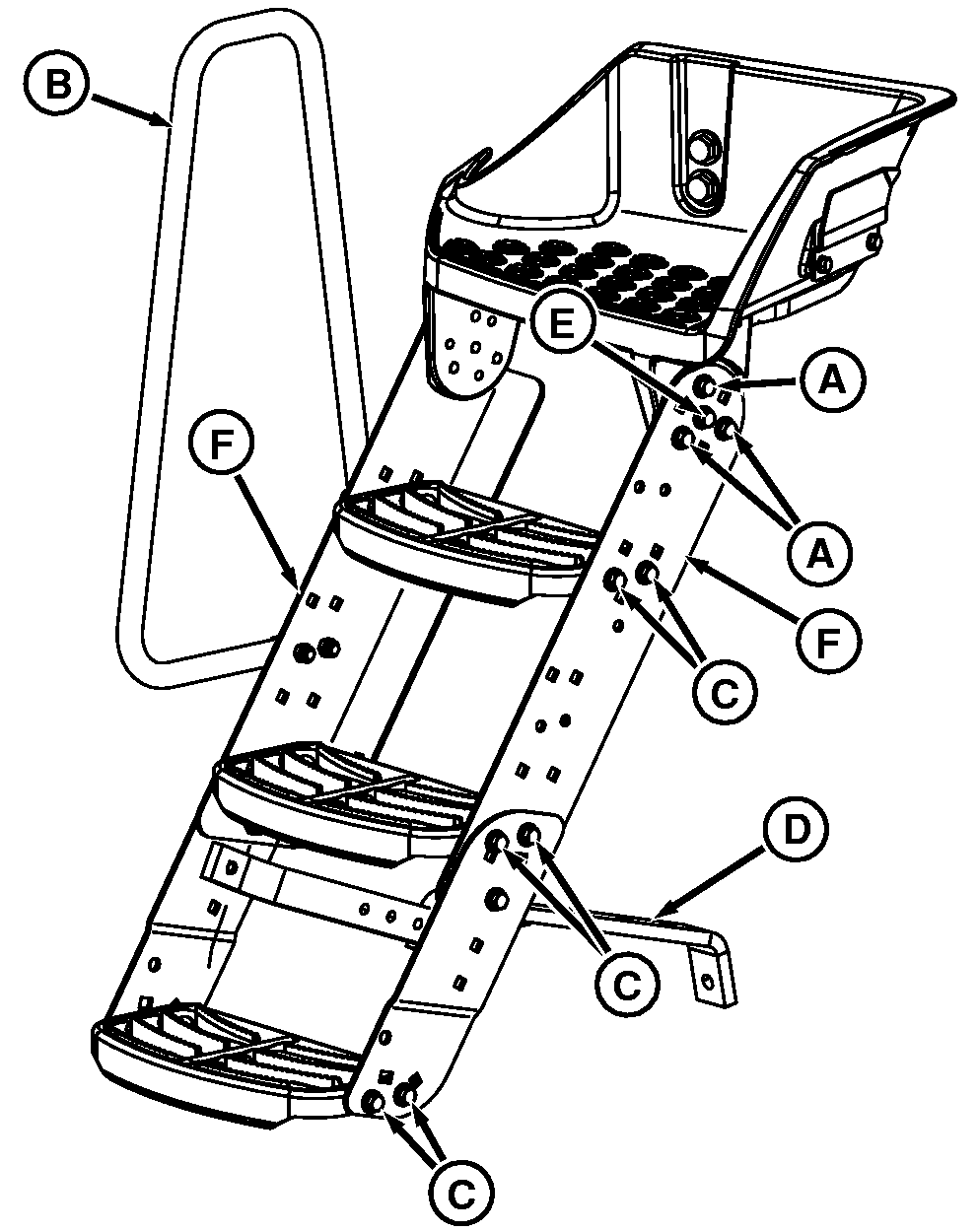

RXA0080279-UN-21APR05

Peldaños anchos y pasamanos

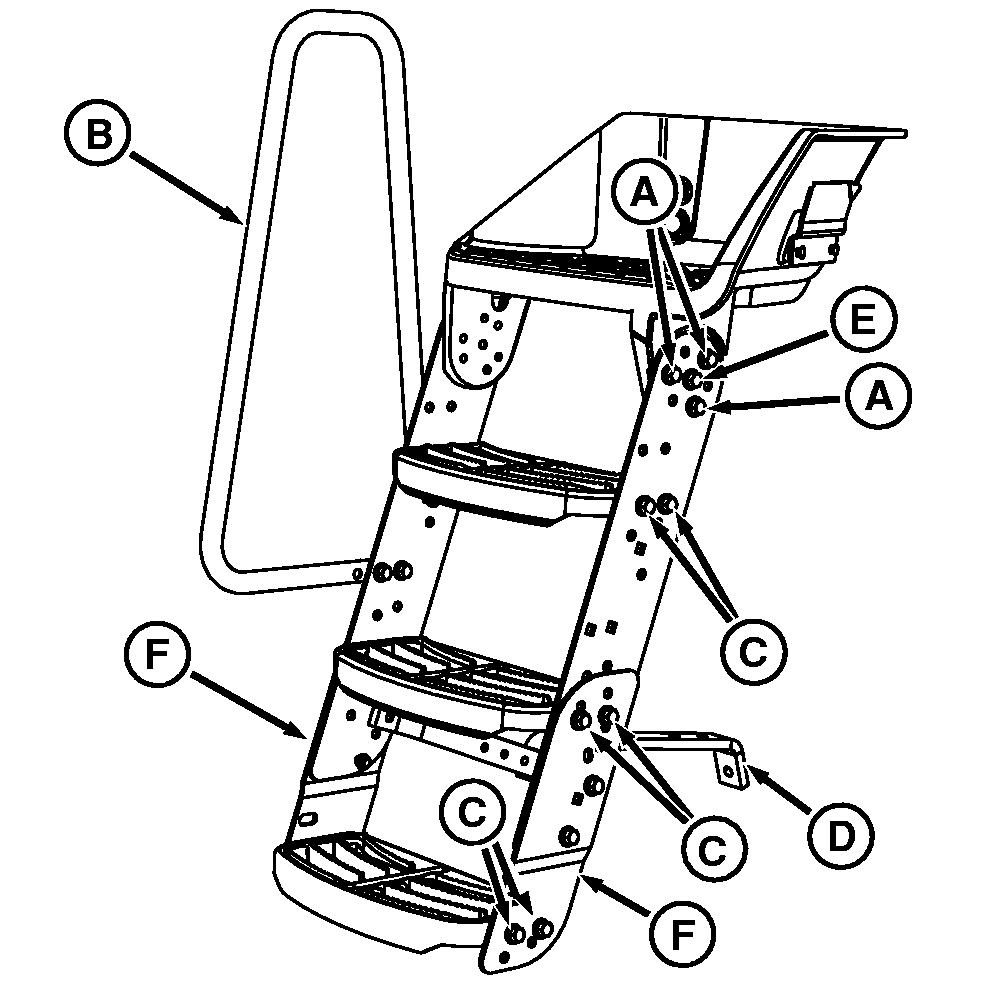

RXA0080326-UN-21APR05

Peldaños angostos y pasamanos

A - Pernos de ángulo de peldaño

B - Pasamanos

C - Pernos de colocación de peldaño

D - Tira

E - Perno central

F - Tableros laterales

Peldaños

El conjunto de peldaños se puede ajustar en la posición de peldaños anchos o angostos. Para la posición de peldaños anchos, usar los agujeros redondos de los tableros laterales (F) para la posición de cada peldaño y pasamanos. Para la posición de peldaños angostos, usar los agujeros cuadrados de los paneles laterales

No quitar el perno central (E). El conjunto de peldaños se puede hacer girar hacia una nueva posición mientras está conectado con el perno central, lo que facilita la alineación de los agujeros para pernos.

Cambiar el ángulo del conjunto de peldaños quitando los pernos (A). Usando el perno central, hacer girar los peldaños hasta la nueva posición e instalar los pernos.

Usar el perno de posición de peldaños (C) para ajustar cada uno de los peldaños para que coincidan con el ángulo del conjunto de peldaños.

Pasamanos

El pasamanos (B) debe ajustarse junto con los peldaños.

El concesionario John Deere ofrece un accesorio protector contra barro opcional.

Si el tractor tiene una puerta de cabina del lado derecho, se incluyen peldaños fijos no ajustables.

Tira

Darle vuelta a la tira (D) por sus extremos para cambiar de una posición de peldaños a otra.
