Ajustes de ruedas de ocho posiciones

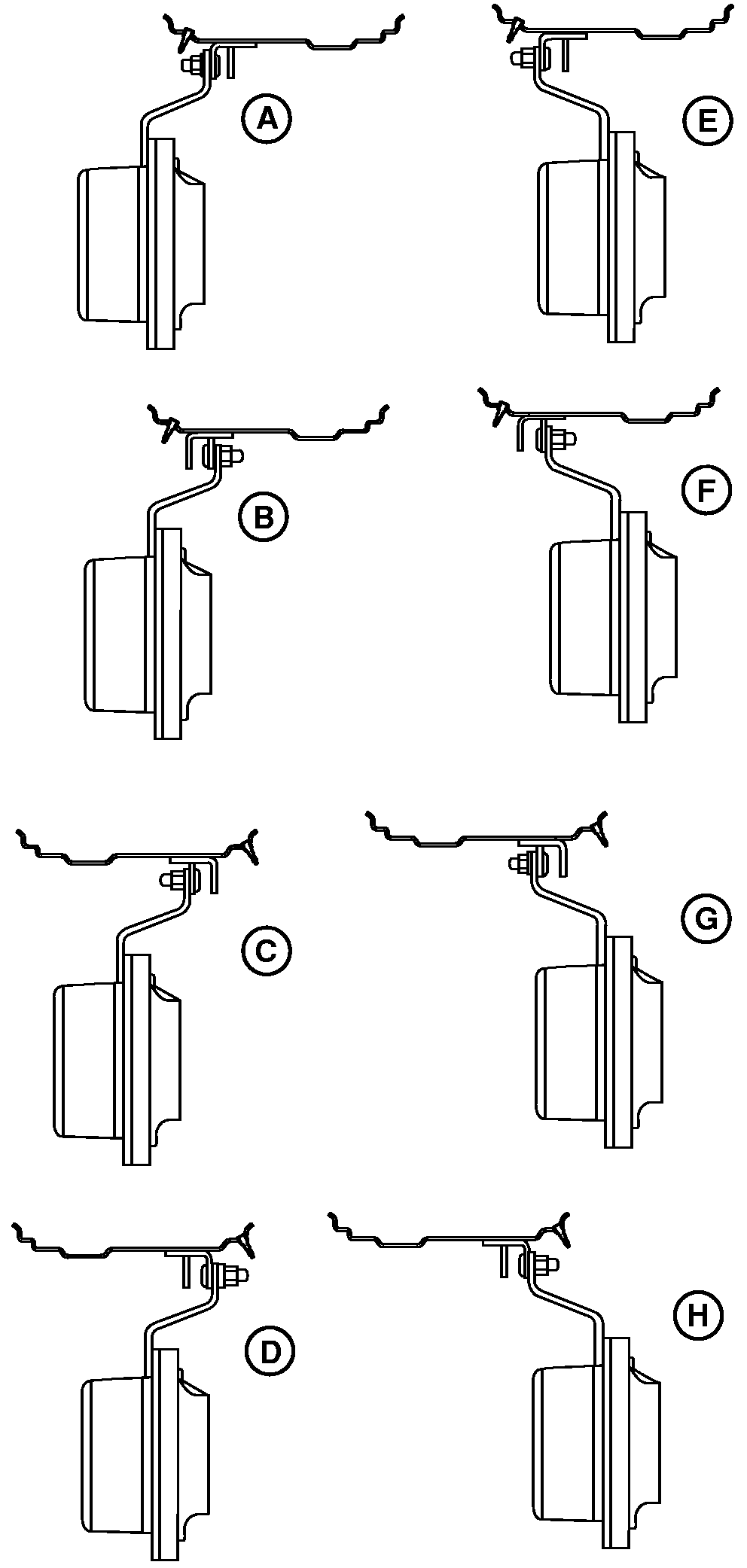

RXA0062856-UN-01OCT02
Las posiciones (A—H) se usan para todos los neumáticos de 540 mm (20.8 in.) o menos.
El ancho de vía se mide en la línea central inferior del neumático.
Usar el diagrama dado a la derecha como guía para ajustar la llanta y el disco hasta obtener el ancho de vía deseado con los neumáticos de 540 mm (20.8 in.) o más estrechos.
Después de ajustar el espacio entre ruedas, apretar los tornillos de llanta a disco con 310 N·m (230 lb-ft) y las tuercas de disco al cubo con 600 N·m (445 lb-ft).
Apretar de nuevo los tornillos después de 3 HORAS, 10 HORAS de trabajo y DIARIAMENTE durante la primera semana de funcionamiento.
Ajustar los guardabarros y topes de la dirección según se requiera usando las tablas y diagramas dados en las páginas siguientes.

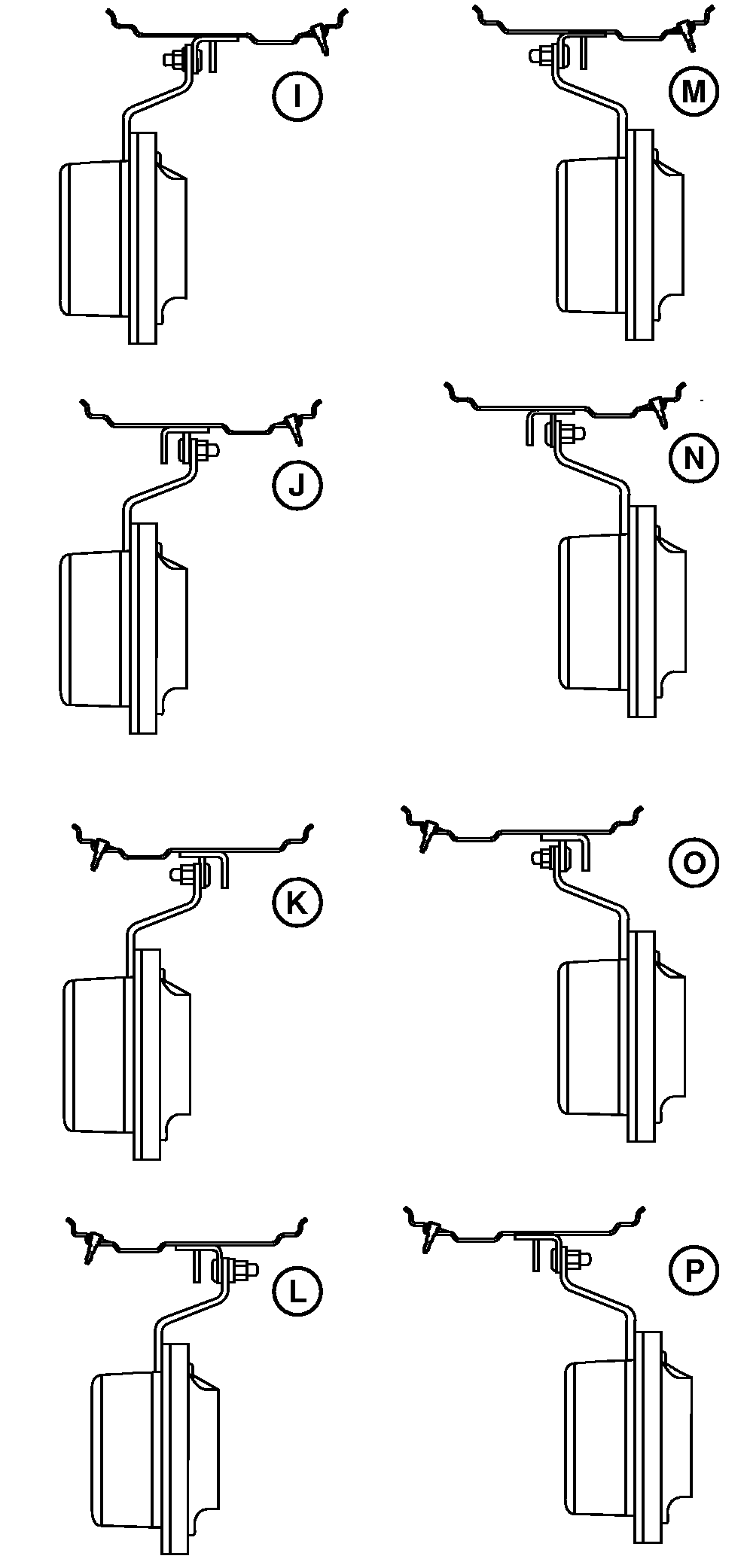

RXA0062368-UN-01OCT02
Posiciones de ruedas para TDM
Las posiciones (I—P) corresponden a neumáticos 600/65R28.El ancho de vía se mide en la línea central inferior del neumático.
Usar el diagrama dado a la derecha como guía para ajustar la llanta y el disco hasta obtener el ancho de vía deseado con los neumáticos 600/65R28.
Después de ajustar el espacio entre ruedas, apretar los tornillos de llanta a disco con 310 N·m (230 lb-ft) y las tuercas de disco al cubo con 600 N·m (445 lb-ft).
Apretar de nuevo los tornillos después de 3 HORAS, 10 HORAS de trabajo y DIARIAMENTE durante la primera semana de funcionamiento.
Ajustar los guardabarros y topes de la dirección según se requiera usando las tablas y diagramas dados en las páginas siguientes.
OURX935,00000AC-63-20030820 |
