Ajuste y apriete de las ruedas motrices traseras— Transmisión de fundición reforzada y cubos dobles

RXA0056944-UN-10OCT01

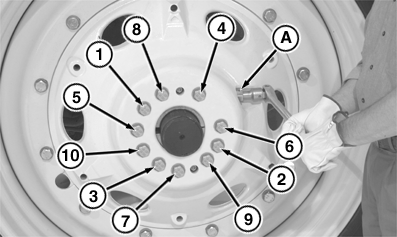

Cubo de fundición para servicio severo

Evitar lesiones personales. Nunca hacer funcionar el motor con la transmisión engranada y las ruedas traseras levantadas del suelo. Las ruedas de la TDM pueden hacer que las ruedas traseras se caigan de su soporte. Desengranar la TDM y poner la transmisión en PUNTO MUERTO para girar el eje. Nunca usar un tractor que tenga una llanta, rueda o cubo flojo.

Seguir cuidadosamente el procedimiento. El no hacerlo, podría dañar el cubo de la rueda.

1. Levantar el tractor sobre suelo nivelado con la cremallera hacia arriba en el puente.

2. Aflojar (sin quitar) los pernos del manguito (1 al 10) justo lo suficiente para mover la rueda.

3. No aflojar ni sacar los dos tornillos de hex. interior. De ser así, podría dañar o causar el atascamiento de la rueda.

   Girar el piñón (A) para mover la rueda a la posición deseada.

4. Apretar los pernos de manguito (1—10) en orden numérico al valor de apriete inicial. Asegurarse que la rueda esté perpendicular al eje.

5. Apretar los pernos de manguito (1—10) en orden numérico al valor de apriete inicial.

6. Conducir el tractor un mínimo de 100 metros (100 yd) y volver a apretar los pernos en orden numérico al valor de apriete final.

   Pernos de manguito de cubo de rueda
   Inicial	Par de apriete	405 N·m (300 lb-ft)
   Final	Par de apriete	610 N·m (450 lb-ft)

7. Apretar de nuevo los tornillos después de 3 HORAS, 10 HORAS de trabajo y DIARIAMENTE durante la primera semana de funcionamiento.
