Instalación de rueda motriz trasera a cubo de fundición

RXA0056891-UN-11SEP01

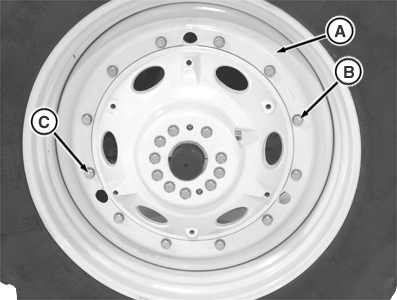

Cubo de fundición para servicio severo

A - Aro de rueda

B - Agujero de ajuste apretado

C - Agujero de ajuste con holgura

1. Evitar la posibilidad de lesiones personales. Nunca usar el tractor con pernos de rueda sueltos.

   El aro de rueda (A) tiene un agujero de ajuste apretado más pequeño que los otros agujeros. Hay un agujero ranurado a 180° del agujero de ajuste apretado para mejorar el centrado de las ruedas.

   Instalar y apretar a mano el perno en el agujero (B) de ajuste apretado.

2. Instalar y apretar a mano el perno en el agujero (C) ranurado.

3. Instalar y apretar a mano el resto de los pernos.

4. Apretar todos los pernos hasta que mantengan el par de apriete según las especificaciones.

   Pernos de rueda	Pares de apriete	600 N·m (445 lb-ft)

5. Conducir el tractor 100 metros (100 yd) y volver a apretar los pernos.

6. Apretar de nuevo a las 3 HORAS, 10 HORAS y DIARIAMENTE durante la primera semana de funcionamiento.
