Conexión de un accesorio al enganche de tres puntos

ATENCION: Para evitar el desplazamiento imprevisto del eje oscilante, colocar la perilla de detección de tiro totalmente hacia abajo antes de acoplar un accesorio al enganche.

2. Hacer retroceder el tractor hacia el accesorio de modo que los puntos de enganche queden alineados. Colocar la palanca de cambios en punto muerto, "N", y aplicar el freno de estacionamiento.

3. Empujar el acelerador manual totalmente hacia abajo y dejar al motor en marcha libre de uno a dos minutos, luego apagar el motor.

4. Deslizar los brazos (B) de tiro sobre los pasadores (A) del enganche del accesorio a ambos lados y sujetar con pasadores de bloqueo.

NOTA: Cuando no se usan, los pasadores de bloqueo pueden guardarse en los agujeros de las orejetas de las cadenas estabilizadoras de los brazos de tiro.

5. Para retirar el brazo central (D) del gancho de transporte, levantar la pinza de traba (F) y girar la pestaña (G) hacia la parte trasera de la pinza.

6. Fijar el brazo central al mástil superior (C) del accesorio. Sujetar con un pasador y pasador de bloqueo.

7. Ajustar el brazo central y los eslabones (E) elevadores según sea necesario. (Ver NIVELACION DEL ENGANCHE en esta sección.)

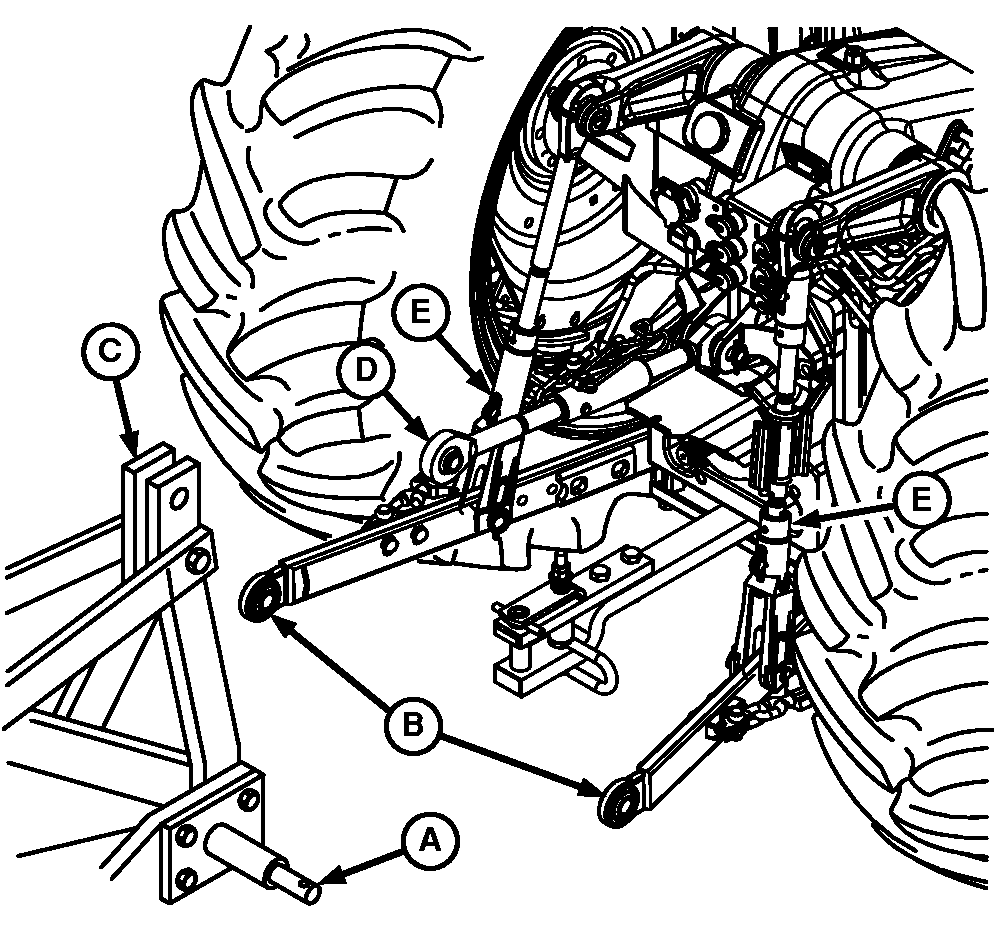

A-Pasador del enganche de accesorio (2)
B-Brazos de tiro
C-Mástil superior del accesorio
D-Brazo central
E-Eslabones elevadores

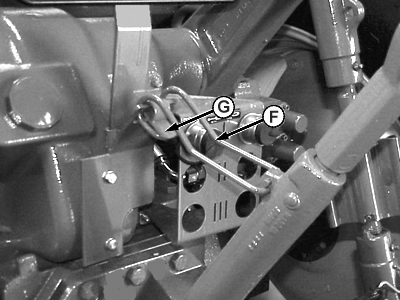

F-Pinza de traba del brazo central
G-Pestaña

OUO6070,000004D -63-12OCT00-1/2

ATENCION: Para evitar lesiones físicas o daños en la máquina cuando se acopla un accesorio, un acoplador rápido de accesorios u otro tipo de accesorio al enganche de 3 puntos, revisar toda la gama de movimiento en busca de interferencia, atascamiento o separación de la TDF.

8. Emplear la palanca de control de posición del eje oscilante (A) para bajar y subir lentamente el accesorio y comprobar si hay interferencias.

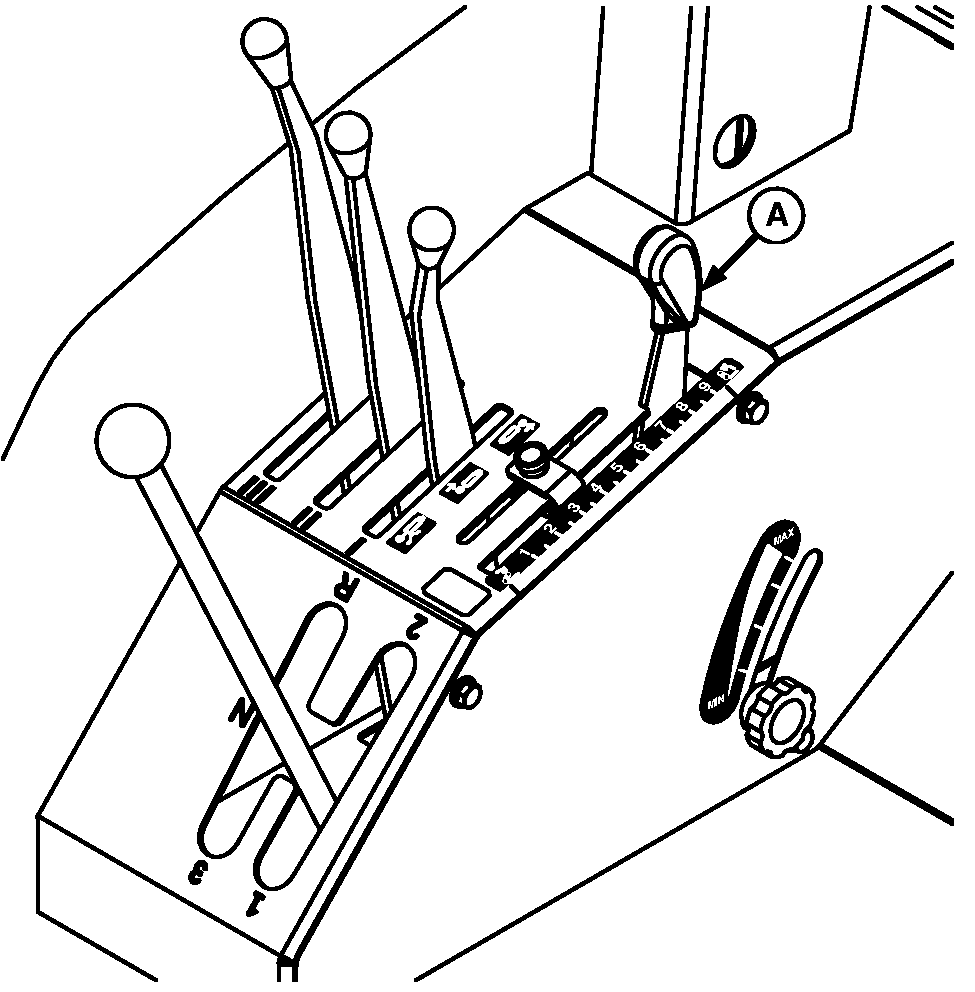

A-Palanca de control de posición del eje oscilante

OUO6070,000004D -63-12OCT00-2/2
