Enjuague del sistema de enfriamiento

Intervalo de servicio-Cada dos años ó Cada 2000 horas

Para un funcionamiento más eficiente, vaciar el refrigerante viejo, lavar todo el sistema y llenarlo con una solución fresca de anticongelante por lo menos una vez cada dos años.

ATENCION: No quitar la tapa del radiador ni vaciar el refrigerante hasta que el refrigerante se enfríe. Siempre soltar la tapa del radiador lentamente para aliviar excesos de presión.

1. Vaciar el refrigerante-Sacar la tapa del radiador (A). Abrir la válvula de vaciado (B) del radiador y conectar una manguera de vaciado. Encaminar la manguera hacia el recipiente y vaciar el refrigerante del radiador. Vaciar el refrigerante del bloque del motor abriendo la válvula de vaciado (C).

IMPORTANTE: Para enjuagar completamente el sistema es necesario sacar el termostato.

2. Quitar la caja (D) del termostato, sacar el termostato y volver a colocar la cubierta (sin termostato). Apretar los pernos al valor especificado.

Valor especificado

3. Enjuagar el sistema con agua-Cerrar todas las válvulas/tapones de vaciado y llenar el sistema con agua limpia. Hacer funcionar el motor unos 10 minutos para desprender partículas de óxido y sedimentos. Apagar el motor y vaciar el agua del sistema antes que la herrumbre y los sedimentos se depositen.

4. Enjuagar el sistema con limpiador de radiadores-Cerrar todas las válvulas/tapones de vaciado y llenar el sistema de enfriamiento con un buen limpiador de radiadores y agua. Seguir las instrucciones provistas con el limpiador. Apagar el motor y vaciar el sistema inmediatamente.

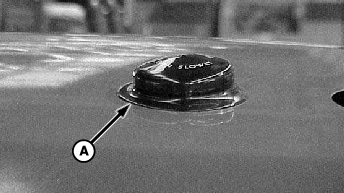

A-Tapa del radiador

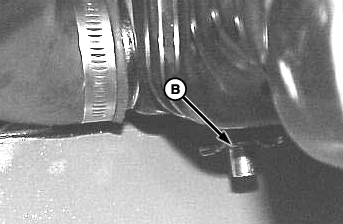

B-Válvula de vaciado del radiador

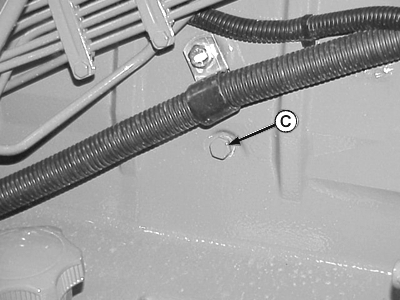

C-Válvula de vaciado del bloque del motor

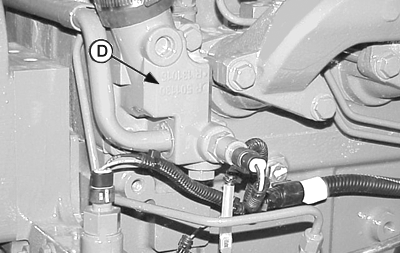

D-Caja del termostato

OUO6070,000008B -63-12OCT00-1/2

6. Quitar la cubierta del termostato y desprender el material de empaquetadura. Aplicar pasta selladora a la empaquetadura nueva e instalar el termostato y la cubierta. Apretar los pernos al valor especificado.

Valor especificado

7. Llenar con refrigerante nuevo-Cerrar todas las válvulas/tapones de vaciado y llenar con una mezcla de anticongelante, agua blanda y acondicionador de refrigerante, tal como se indica en la sección Combustible, lubricantes y refrigerante.

8. Revisar el nivel de refrigerante-Llenar el radiador hasta la parte superior del cuello de llenado. Hacer funcionar el motor hasta que alcance la temperatura de funcionamiento. Dejar que se enfríe el motor (preferiblemente toda la noche) y revisar otra vez el nivel de refrigerante. Con el motor frío, el nivel de refrigerante debe estar situado en la parte inferior del cuello de llenado. Al llenar el sistema de enfriamiento pueden ser necesarios varios períodos de funcionamiento/enfriamiento para estabilizar el nivel de refrigerante del sistema. Añadir refrigerante adicional al radiador como sea necesario para que alcance el nivel correcto.

OUO6070,000008B -63-12OCT00-2/2
