Ubicación de fusibles

Todos los circuitos eléctricos están protegidos por fusibles. En cada fusible se indica el amperaje, y además los fusibles van codificados por colores para facilitar el uso de repuestos correctos.

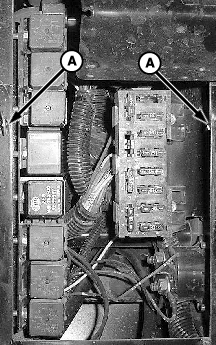

Para acceder al tablero de fusibles (A), retirar los cuatro pernos que sujetan la cubierta.

IMPORTANTE: No sustituir un fusible por otro de mayor capacidad, pues la máquina puede dañarse. Si un fusible del tamaño original no aguanta la carga y sigue fundiéndose, pedir al concesionario John Deere que revise el sistema eléctrico.

A-Tablero de fusibles
