Seven-Terminal Outlet

Outlet (A) is used to connect lights, turn signals, and remote electrical equipment on trailers or implements. Always use auxiliary light on towed implement when tractor rear signals and other lights are obscured.

NOTE: Matching plug is available through your John Deere dealer.

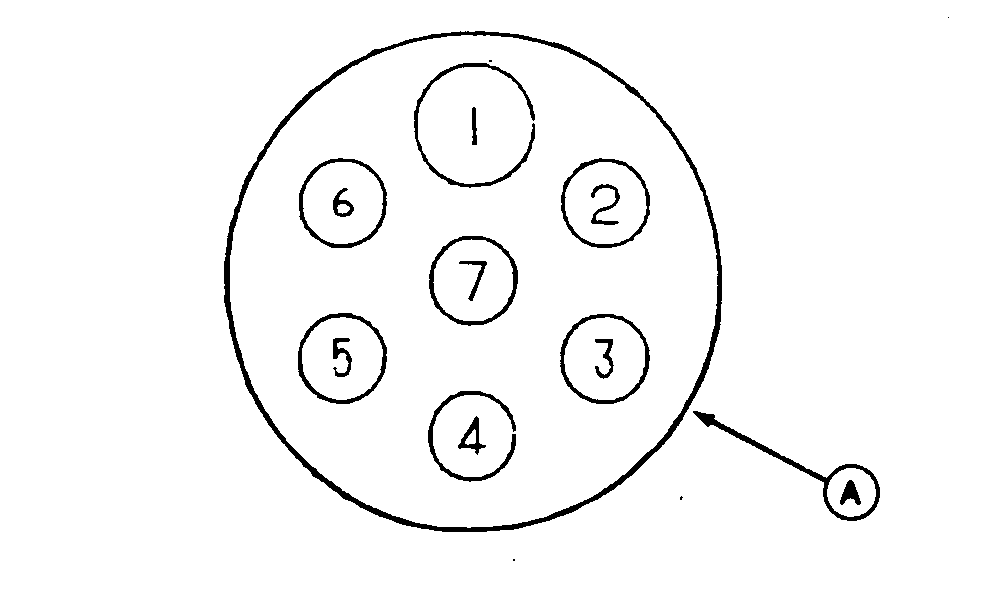

Terminal Function Wire Color
1 Ground White
2 Flood Light Black
3 Left Turn Yellow
4 Accessory Red
5 Right Turn Dark Green
6 Tail Light Brown
7 Accessory Light Blue




A-Seven-Terminal Outlet

LV5473

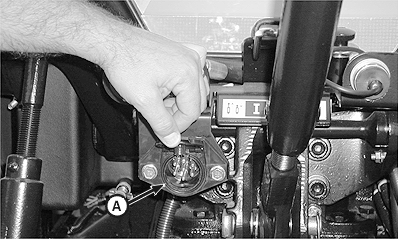

Rear of Tractor-Straddle Mount and Hi-Crop

LV5474

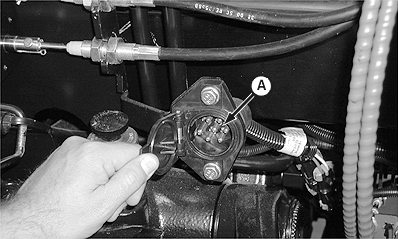

Rear of Tractor-IOOS and Cab

RW21249

LV,5400NL,A11 -19-28FEB02-1/1
