Adjusting Rear Flood Light (Straddle Mount, Isolated Open Operator Station and Hi-Crop)

NOTE: Late model tractor lights shown. Early model tractor lights are similar.

1. Loosen mounting hardware (A).

2. Turn flood light to desired position.

3. Tighten hardware securely.

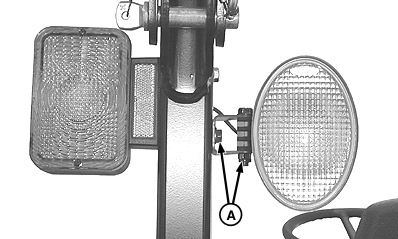

A-Flood Light Mounting Hardware

LV8406

IOOS Shown; Straddle Mount and Hi-Crop Similar

OUO1043,00001D7 -19-17OCT03-1/1
