Replace Fender Light Bulb-Early Model Tractor (Isolated Open Operator Station)

NOTE: Left side fender light is shown. Procedure for right side fender light is the same.

1. Tilt fender light upward to access retainer screw (A).

2. Remove retainer screw, retainer (B) and fender light from fender light housing (C).

3. Disconnect wiring harness connector (D) from fender light bulb (E).

4. Rotate fender light bulb counterclockwise and remove from fender light reflector (F). Replace fender light bulb.

5. Install fender light bulb into fender light reflector and rotate clockwise.

6. Install fender light, retainer and retainer screw in fender light housing.

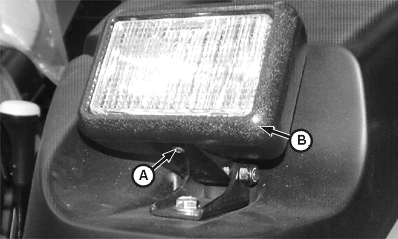

LV5573

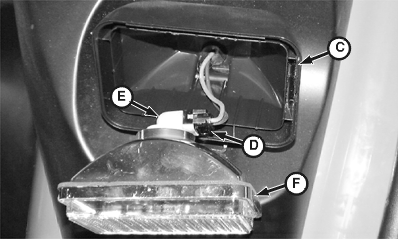

LV5574


A-Retainer Screw
B-Retainer
C-Fender Light Housing
D-Wiring Harness Connector
E-Fender Light Bulb
F-Fender Light Reflector

OUO1043,0000257 -19-14NOV03-1/1
