Uso del control de posición del eje elevador

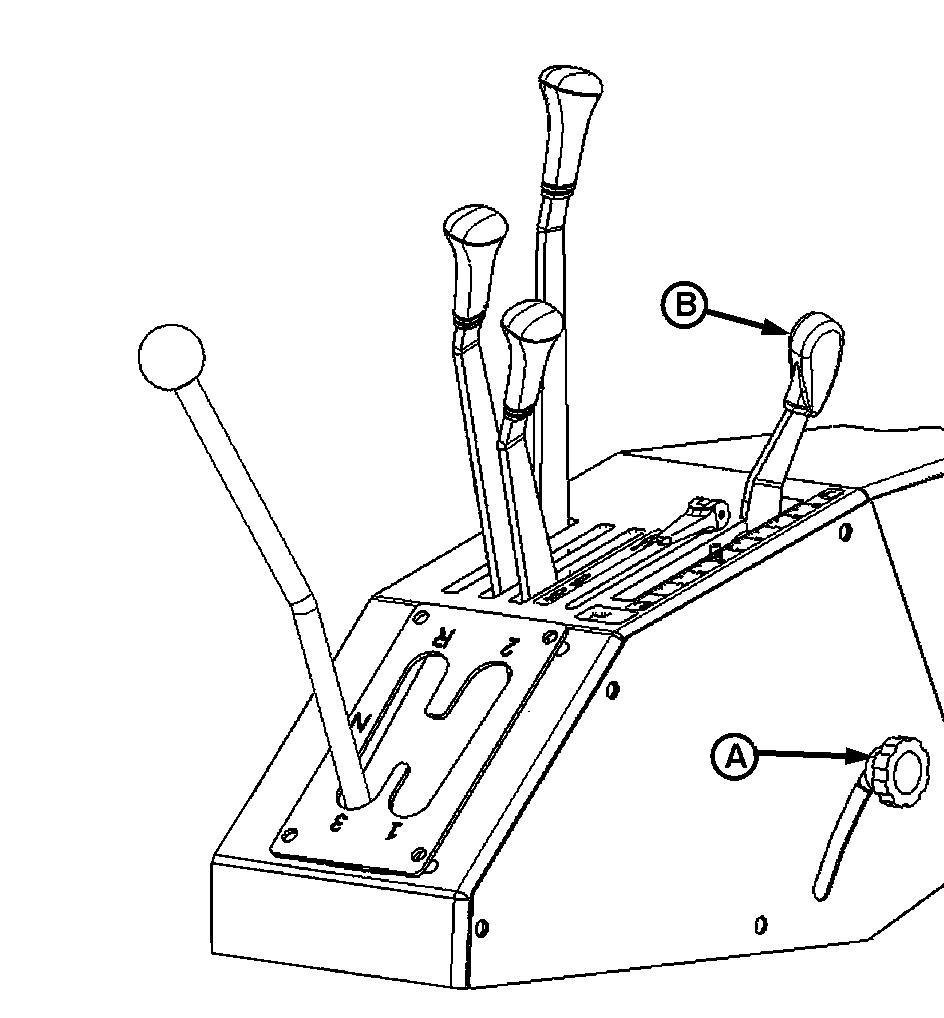

P12972-UN-12APR04

P9043-UN-01AUG00

A - Ruedecilla del control de carga del eje elevador

B - Palanca de control de posición del eje elevador

ATENCIÓN: Para evitar el movimiento inesperado del eje elevador, empujar la ruedecilla (A) de control de carga totalmente hacia abajo antes de instalar un apero.

Aflojar la ruedecilla de control de carga (A) y empujarla hacia abajo del todo cuando no se desee que el eje elevador se ajuste automáticamente a la carga de tiro, por ejemplo, al acoplar un apero al tractor. Apretar la ruedecilla de control.

Usar la palanca de control de posición (B) para controlar el movimiento y la profundidad del enganche. El control de posición debe usarse para las siguientes aplicaciones:

USO DE APEROS A PROFUNDIDAD CONSTANTE en terreno nivelado y para aperos que no penetran el suelo, tales como esparcidores y pulverizadoras. Poner la palanca de control de posición a la profundidad deseada.

TRANSPORTE DE APEROS y giro al final del campo. La palanca de control de posición debe colocarse totalmente hacia atrás para el transporte, con o sin detección de carga.

FUNCIONAMIENTO FLOTANTE para aperos con patines o ruedas con medidor de profundidad diseñados para soportar todo el peso del apero. Empujar la palanca de control de posición totalmente hacia adelante y la ruedecilla de control de carga totalmente hacia abajo para que el apero pueda seguir el contorno del suelo.

NOTA: Los tensores laterales pueden ajustarse para la flotación del apero. (Ver Ajuste de la flotación lateral en esta sección).
