Ajuste del guardabarros delantero — Solo con tracción delantera (TDM)

LX007817-UN-16AUG94

CPA0002843-UN-13JUN16

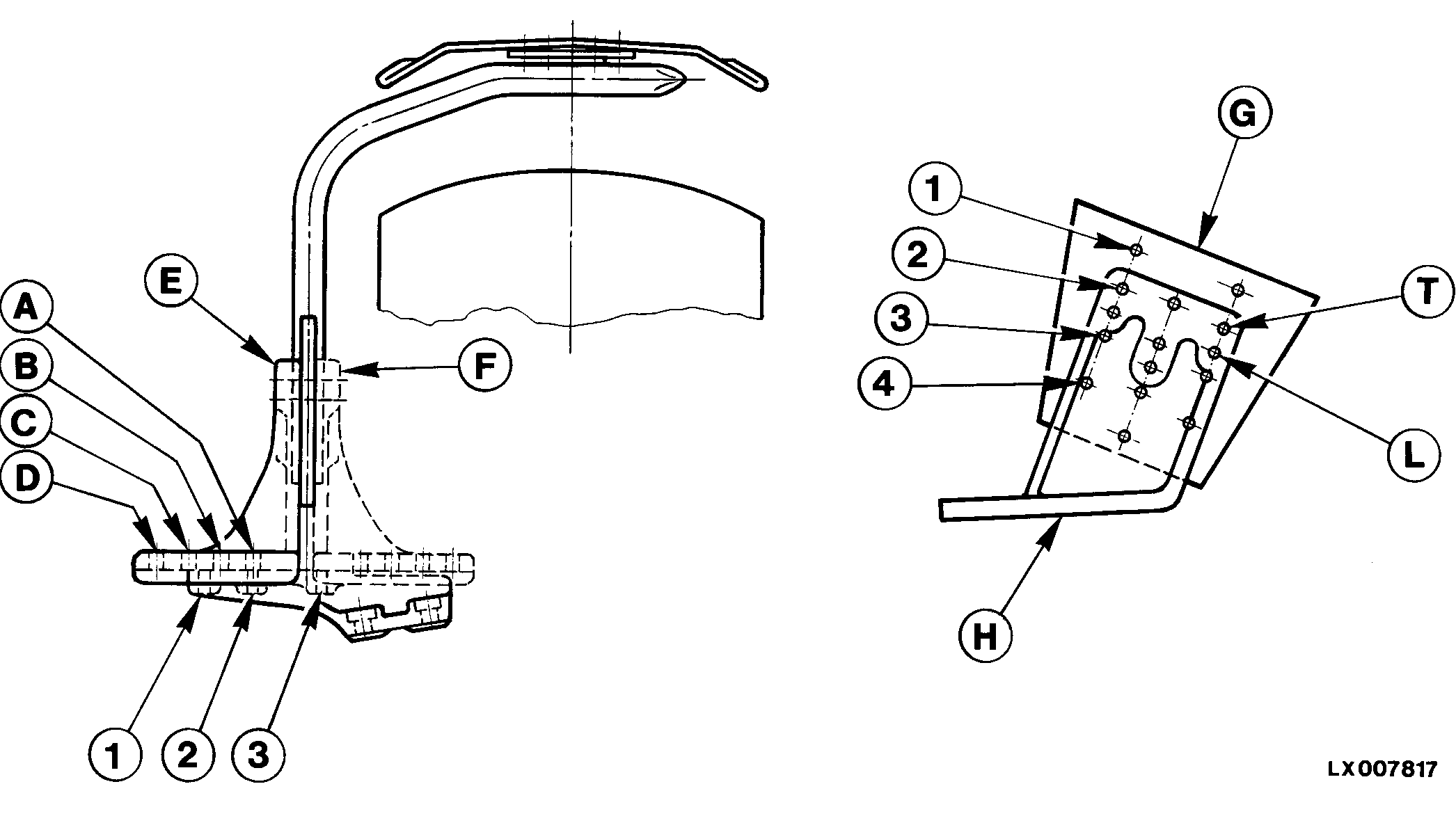

E - Soporte hacia afuera

F - Soporte hacia adentro

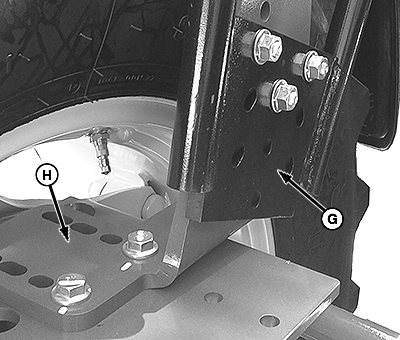

G - Guardabarros

H - Soporte

Los guardabarros se deben instalar en la posición correcta según la medida del neumático y el ancho de vía. El ancho del guardabarros en esta máquina es de 400 mm (15,7"). La tabla siguiente indica la posición correcta según tamaño de neumático, de rueda y posición del disco de rueda.

Explicación de las posiciones de la tabla

D-2—Indica qué agujeros (1, 2 ó 3 y A, B, C o D) se atornillan juntos.

NOTA: Cada vez que se invierte la posición del soporte, el soporte izquierdo debe instalarse en el lado derecho del tractor y viceversa.

L/2—Indica si se deben utilizar los agujeros superiores (T) o inferiores (L) del soporte y los agujeros correspondientes (1, 2, 3 ó 4) en el guardabarros.

NOTA: Los agujeros superiores (T) del soporte no se usan en esta máquina y estos tamaños de neumático.

Posición y altura del guardabarros—Indica la posición y altura correctas del guardabarros en el eje, p.ej.: D-2, L3

Posiciones de llanta y disco de rueda ajustables
		A	B	C	D	E	F	G
Medida de neumático
13.6-24	Posición del guardabarros	N/D	A-2, L/3	B-3, L/3	B-1, L/3	B-2, L/3	D-2, L/3	C-3, L/3
14.9-24	Posición del guardabarros	N/D	N/D	B-3, L/4	A-3, L/4	C-1, L/4	A-3, L/4	C-3, L/4
