Purga del sistema de combustible

ATENCIÓN:

X9811
X9811-UN-23AUG88

Las fugas de fluidos a presión pueden penetrar en la piel y provocar lesiones graves. Evite el riesgo aliviando la presión del sistema antes de desconectar las mangueras a presión. Para localizar una fuga utilizar un pedazo de cartón. No acercar las manos y el cuerpo a una fuga de alta presión.

En caso de accidente, pedir asistencia médica inmediatamente. El fluido inyectado en la piel debe extraerse quirúrgicamente a las pocas horas de haber ocurrido, de lo contrario podría producirse gangrena. Los médicos que no tengan experiencia en tratar este tipo de lesiones pueden dirigirse a un centro médico especializado. Tal información puede obtenerse de Deere & Company Medical Department en Moline, Illinois, EE.UU.

Cada vez que se abra el sistema de combustible para algún trabajo de mantenimiento (desconexión de los conductos o extracción de los filtros) será necesario purgar el aire del sistema.

Para purgar el aire del sistema en el filtro final, seguir los pasos siguientes:

  1. Abrir el tornillo de purga de aire (A) en el filtro final con la mano dos vueltas completas.

    P11572
    P11572-UN-26JUL02

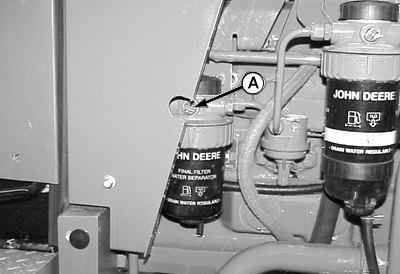

    Se muestra un motor de cuatro cilindros

    A - Tornillo de purga de aire


  2. Accionar el cebador manual en la bomba de suministro de combustible hasta que salga una cantidad apreciable de combustible y aire por la abertura de ventilación. Seguir bombeando y cerrar el tornillo de purga de aire cuando empiece a salir combustible.

  3. Bombear el cebador manual varias veces hasta que se sienta resistencia. Continuar bombeando y abrir otra vez el tornillo de purga de aire.

  4. Cerrar el tornillo de purga sin dejar de bombear el cebador manual. Seguir bombeando el cebador manual hasta que vuelva a apreciarse resistencia.

Para purgar el aire del sistema en la bomba de inyección de combustible, seguir los pasos siguientes:

  1. CPA0002847
    CPA0002847-UN-13JUN16

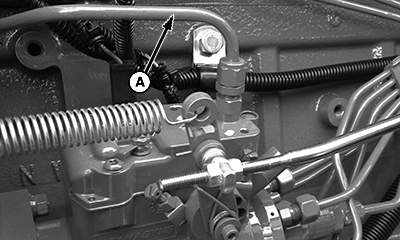

    A - Tubería de retorno de combustible

    Aflojar la tubería de retorno (A) de la bomba de inyección de combustible.


  2. Accionar el cebador manual de la bomba de alimentación de combustible.

  3. Tan pronto como el flujo de combustible no tenga burbujas, apretar la tubería de retorno de combustible según las especificaciones. La palanca del cebador está tensada por un muelle y volverá automáticamente a su posición normal.

    ElementoMediciónEspecificación
    Tubería de retorno de combustiblePar de apriete27 N·m (20 lb-ft)
