Ajuste de la correa del alternador/ventilador — OOS

P9512-UN-05SEP00

P9719-UN-27SEP00

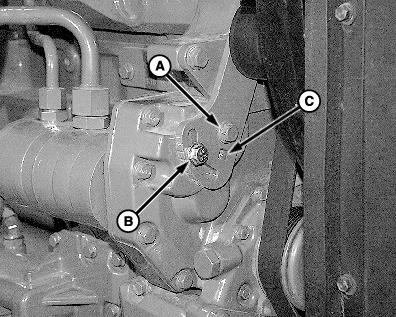

A - Perno de montaje de tensor

B - Perno de ajuste de tensión

C - Cuadrado de palanca

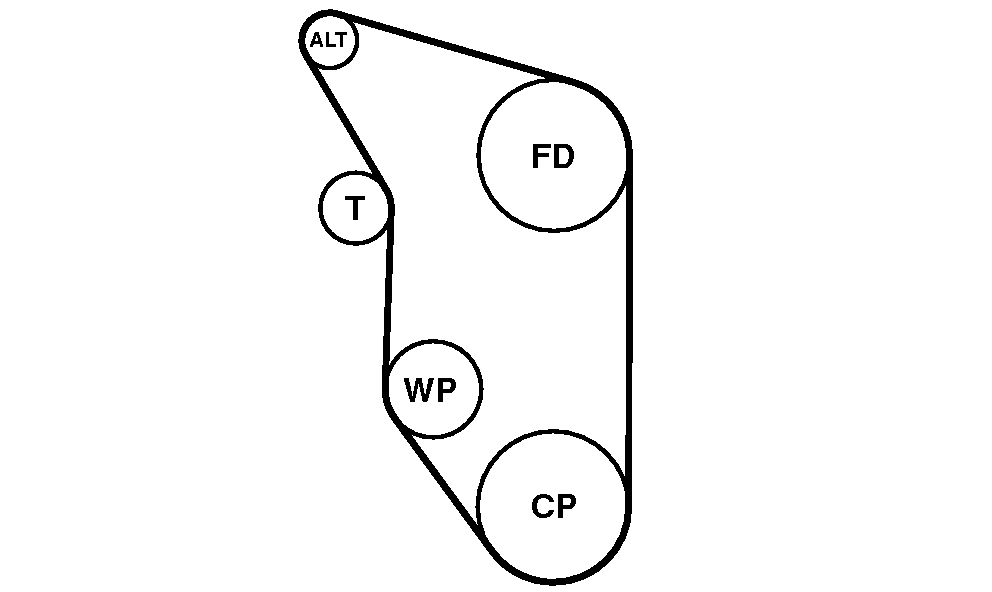

ALT - Alternador

CP - Polea del cigüeñal

FD - Polea de transmisión del ventilador

T - Polea tensora

WP - Bomba de agua

Intervalo de mantenimiento — Cada 250 horas

Sustituir la correa si está desgastada o dañada. Ver Sustitución de la correa del alternador/ventilador en esta misma sección.

NOTA: Si la correa está fría, hacer funcionar el motor 5 minutos. Si la correa está caliente, antes de ajustarla esperar 15 minutos a que se enfríe.

Revisar la tensión presionando la correa a mitad de camino entre las poleas de transmisión de ventilador y cigüeñal. La correa debe hundirse unos 19 mm (3/4”) al aplicarle 89 N (20 lbf) de fuerza.

Ajustar la tensión aflojando primero el tornillo de montaje (A) y luego el tornillo de ajuste (B). Con una llave cuadrada de 3/8", aplicar fuerza hacia arriba o hacia abajo (según sea necesario) en el cuadrado de palanca (C) del brazo tensor, hasta alcanzar la desviación adecuada. Apretar primero el perno de ajuste y luego el perno de montaje del tensor.
