Instalación de contrapesos traseros de hierro fundido

IMPORTANTE: El número máximo de contrapesos que pueden instalarse en los neumáticos traseros es cuatro (4), en cada uno.

P10192-UN-04APR08

P10151-UN-26MAR01

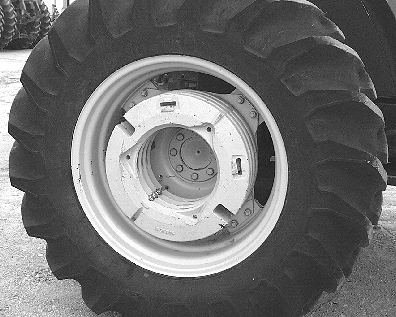

Cuatro contrapesos máximos instalados

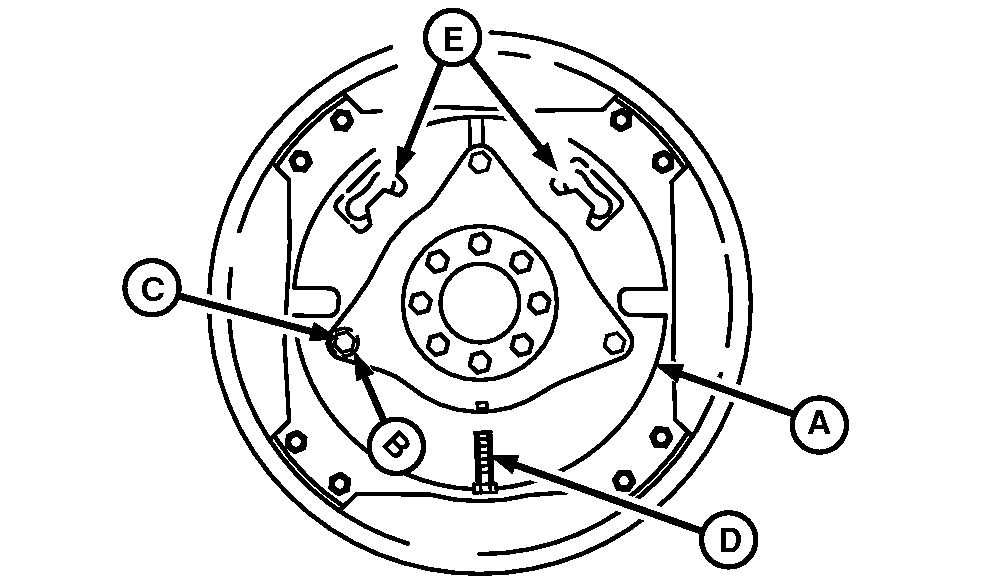

A - Primer contrapeso

B - Espaciador (3x)

C - Perno de retención, arandela y tuerca del primer contrapeso (se usan 3 conjuntos)

D - Perno de retención, arandela y tuerca de contrapeso adicional

E - Pestañas de enganche

ATENCIÓN: Los contrapesos traseros pesan 55 kg (121 lb) cada uno. ¡Manipular con cuidado! Usar el equipamiento de taller apropiado o encargar el trabajo a un concesionario John Deere.

ATENCIÓN: Siempre que se instalen o desinstalen contrapesos QUICK-TATCH (de acoplamiento rápido), es conveniente orientar las ruedas para que las pestañas de enganche de los contrapesos queden hacia arriba. De esta forma se evita que los contrapesos se caigan al suelo al retirar el perno.

NOTA: Cuando los contrapesos no caben en el disco de la llanta de neumático, se necesitan espaciadores. Si los contrapesos sí caben, los espaciadores son opcionales.

1. Acoplar el PRIMER contrapeso (A) al disco de rueda con tres espaciadores (B); si es necesario, con pernos, arandelas y tuercas (C). Tener en cuenta que los pernos atraviesan el primer contrapeso hasta la llanta de neumático para que las arandelas y tuercas se ajusten a ésta, no a los contrapesos. Esto hace que sea más fácil verificar el ajuste con regularidad.

2. Para instalar los contrapesos ADICIONALES, posicionar la rueda para que una de las pestañas de enganche (E) quede en la parte superior. Colgar el contrapeso siguiente en las pestañas de enganche y asegurar con un perno, arandela y tuerca (D), como se muestra en la figura. Continuar de modo similar con otros contrapesos adicionales, hasta el máximo autorizado.

3. Ajustar todas las tuercas de los pernos de retención al valor especificado. Volver a ajustarlos luego de unas horas de trabajo. Revisar periódicamente el apriete.

   Elemento	Medición	Especificación
   Tornillos de retención	Par de apriete	230 N·m (170 lb-ft)
