Anchos de vía—Eje delantero ajustable, tractor 2x4

P9190A-UN-08JUL05

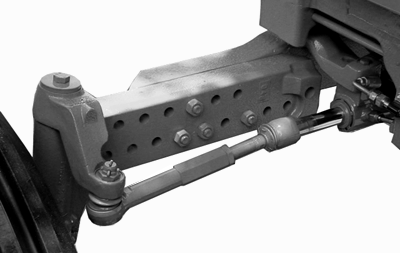

Eje delantero ajustable (con extensiones de 102 mm)

LV1515-UN-05MAR96

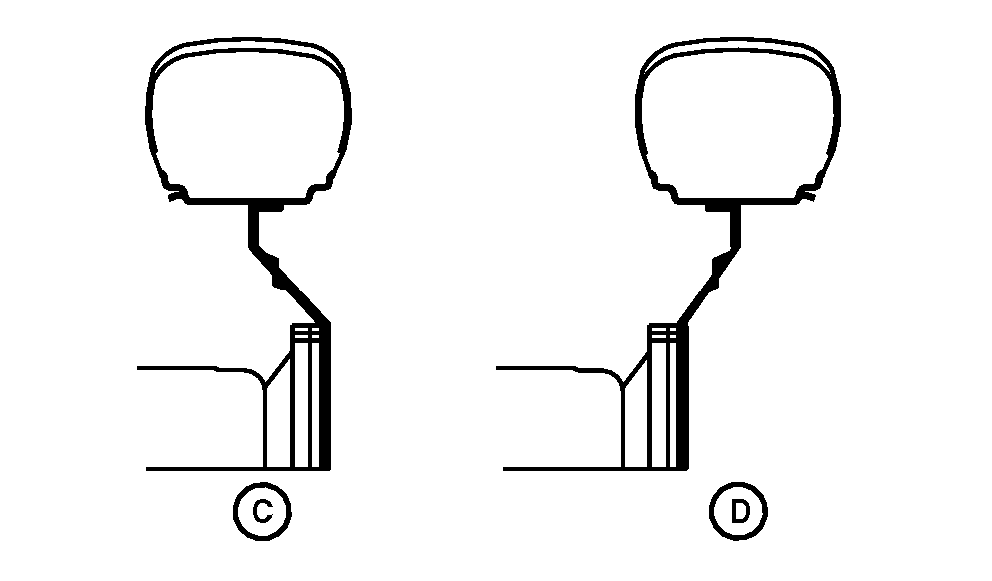

Cada lado del eje delantero puede ajustarse en incrementos de 51 mm (2"). Asegúrese de que el ajuste es idéntico en ambos lados. Además, la llanta puede ubicarse como se ilustra en (C) o en (D) en el diagrama. Si se coloca la llanta como en (D), se obtienen 44 mm (1.75") de ancho de vía adicional.

NOTA: La posición de la rueda número 1 se corresponde con el ajuste del eje en la ubicación interior máxima, lo que resulta en el ancho de vía más estrecho.

La extensión suministrada con el tractor tiene 102 mm. Para una extensión opcional de 204 mm, póngase en contacto con su concesionario John Deere.

NOTA: Cuando se usa la extensión opcional de 204 mm no debe emplearse la extensión de 102 mm.

ANCHO DE VÍA Línea central a línea central
Medida de neumático	10.00-16
Posición de la rueda	C	D
1 Sin extensión		1533 mm (60.4'')
2 Sin extensión	1591 mm (62.7'')	1635 mm (64.4'')
3 Con extensión de 102 mm.	1693 mm (66.7'')	1737 mm (68.4'')
4 Con extensión de 102 mm.	1795 mm (70.7'')	1839 mm (72.4'')
5 Con extensión opcional de 204 mm.	1896 mm (74.7'')	1941 mm (76.4'')
6 Con extensión opcional de 204 mm.	1998 mm (78.7'')	2043 mm (80.4'')
